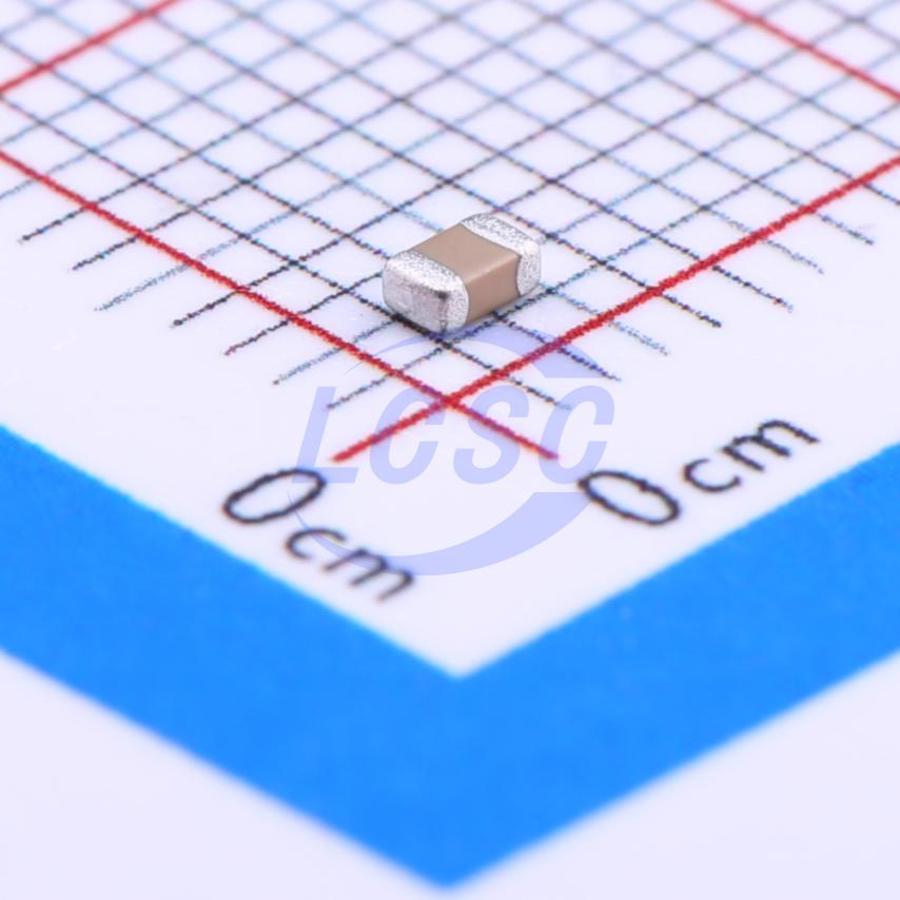

Конденсатор AVX MLCC AVX 0805 08053C104KAT2A — керамический чип-конденсатор для поверхностного монтажа типоразмера 0805, изготовленный по технологии многослойной керамики. Номинальная ёмкость компонента — 0,1 мкФ при допуске ±10%, рабочее напряжение — 25 В. Такая ёмкость в сочетании с малым размером корпуса делает деталь типовым выбором для развязки цепей питания по высокой частоте.
Диэлектрик конденсатора относится к классу X7R: ёмкость сохраняется в пределах ±15% во всём рабочем диапазоне температур от -55°C до +125°C, но заметно зависит от приложенного напряжения и частоты сигнала — изменение ёмкости под напряжением нелинейное. Такое поведение типично для диэлектрика этого класса и учитывается при расчёте фильтров, где важна стабильность именно в рабочей точке схемы.
Корпус имеет длину 2,01 мм и ширину 1,25 мм, что соответствует размеру 0805. Выводы конденсатора покрыты никелем с оловом сверху, деталь рассчитана на монтаж методом оплавления или пайкой волной. Измерение ёмкости проводится при напряжении 1,0 Врмс ±0,2 В и частоте 1,0 кГц ±10%.
Изоляция конденсатора выдерживает сопротивление не менее 10000 МОм либо 100 МОм·мкФ, если это значение меньше, а коэффициент диэлектрических потерь не превышает 12,5% при напряжении 25 В. Область применения по данным производителя — промышленная автоматика, где заранее известное изменение ёмкости под напряжением приемлемо при расчёте схемы.
Основные характеристики
- Тип: керамический MLCC-конденсатор SMD
- Корпус: 0805 (2,01 х 1,25 мм)
- Ёмкость: 0,1 мкФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 25 В
- Диэлектрик: X7R
- Температурный коэффициент: ±15% в диапазоне -55°C…+125°C
- Рабочий диапазон температур: -55°C до +125°C
- Сопротивление изоляции: 10000 МОм или 100 МОм·мкФ, что меньше
- Коэффициент рассеяния: не более 12,5% при 25 В
- Тестовое напряжение: 1,0 Врмс ±0,2 В
- Тестовая частота: 1,0 кГц ±10%
- Материал выводов: никель с оловянным покрытием
- Монтаж: SMD, пайка оплавлением или волной
Где применяется
- Развязка цепей питания: фильтрация высокочастотных помех по шинам питания цифровых и аналоговых узлов
- Промышленная автоматика: схемы, где допустимо известное изменение ёмкости под напряжением
- Бытовая электроника: блокировочные конденсаторы рядом с микросхемами на плотных платах
- Фильтрация сигнальных цепей: подавление шумов в трактах передачи данных
