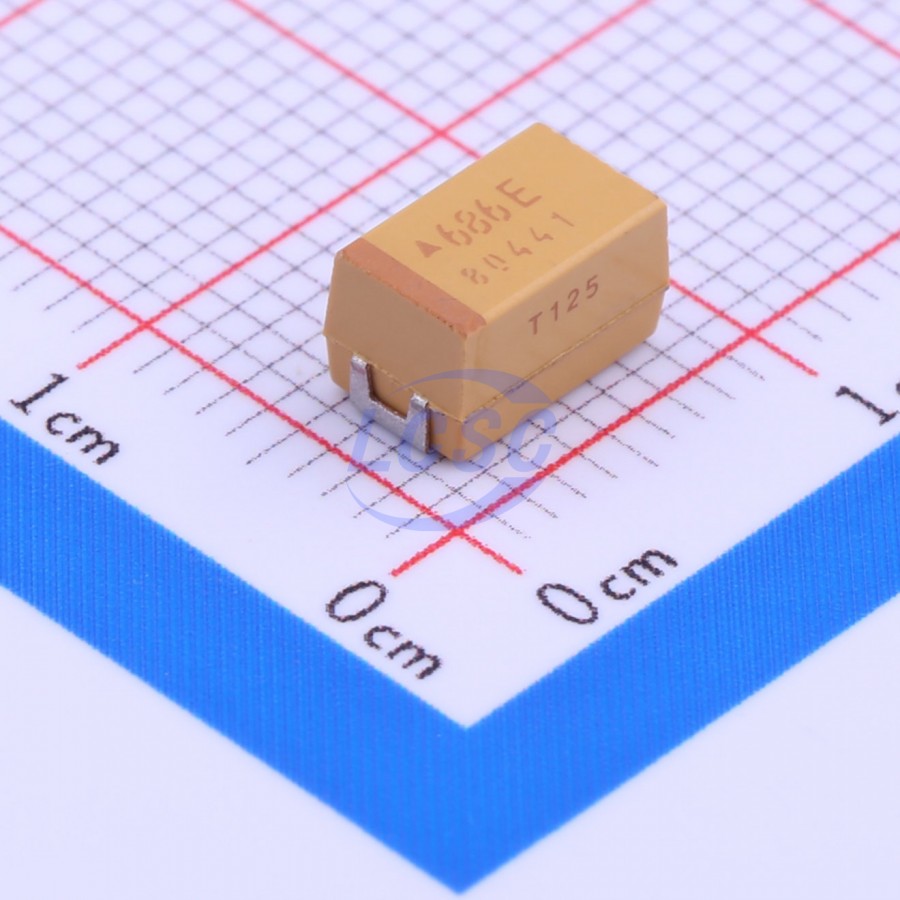

Конденсатор AVX TPSE686M025R0125 — твердотельный танталовый чип-конденсатор ёмкостью 68 мкФ на номинальное напряжение 25 В, выполненный в корпусе типоразмера E (код EIA 2917, размер 7343-43) для поверхностного монтажа. Отличительная особенность серии TPS — пониженное эквивалентное последовательное сопротивление: у этого исполнения оно нормировано на уровне 125 мОм, что снижает потери на пульсациях по сравнению с обычными танталовыми конденсаторами того же типоразмера.
Корпус имеет размеры 7,30×4,30×4,10 мм, выводы расположены под корпусом и покрыты оловом, что упрощает пайку как бессвинцовым, так и оловянно-свинцовым припоем. Допуск по ёмкости — 20%. Конденсатор поставляется на катушке, что удобно при монтаже на автоматизированных линиях поверхностного монтажа.
Рабочий диапазон температур — от -55 до +125°C. При максимальной температуре 125°C допустимое рабочее напряжение снижается до 17 В, а импульсное напряжение при 85°C ограничено 32 В — это стандартный для твердотельных танталовых конденсаторов запас, который стоит закладывать при выборе напряжения питания цепи. Заявленная надёжность — не более 1% отказов за 1000 часов работы при температуре 85°C и последовательном сопротивлении цепи 0,1 Ом на вольт напряжения.
Основные характеристики
- Серия: TPS
- Тип: твердотельный танталовый электролитический конденсатор
- Ёмкость: 68 мкФ
- Допуск по ёмкости: 20%
- Номинальное напряжение: 25 В (постоянного тока)
- Эквивалентное последовательное сопротивление: 125 мОм
- Корпус: типоразмер E, код EIA 2917 (7343-43)
- Габариты: 7,30×4,30×4,10 мм
- Покрытие выводов: олово
- Диапазон рабочих температур: от -55 до +125°C
- Импульсное напряжение при 85°C: 32 В
- Допустимое напряжение при 125°C: 17 В
- Надёжность: не более 1% отказов за 1000 часов при 85°C
- Монтаж: поверхностный, поставка на катушке
Где применяется
- Силовая электроника: сглаживание пульсаций на выходе преобразователей напряжения и импульсных блоков питания
- Промышленная автоматика: платы, работающие при повышенных температурах окружающей среды
- Высоконадёжная аппаратура: замена электролитических конденсаторов там, где важны низкое сопротивление и стабильность параметров во времени
- Развязка по питанию: установка рядом с микросхемами для подавления помех по шине питания
