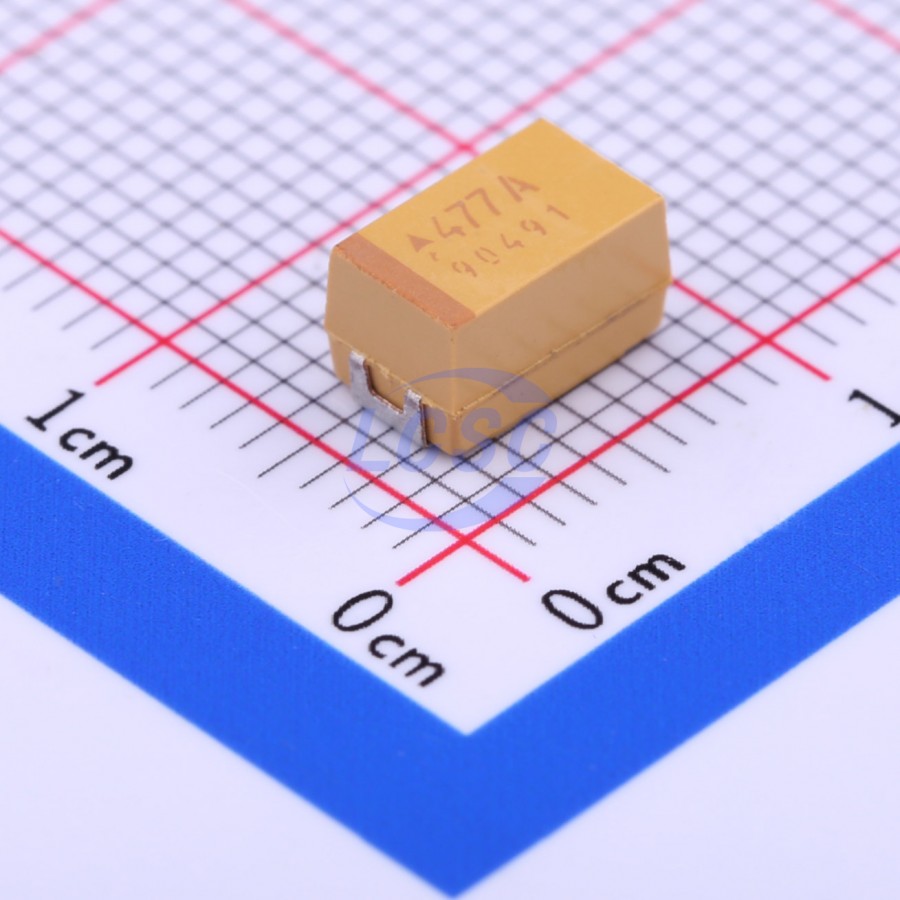

Конденсатор AVX TAJE477M010RNJ — танталовый чип-конденсатор для поверхностного монтажа номинальной ёмкостью 470 мкФ. Танталовый диэлектрик обеспечивает высокую удельную ёмкость при сравнительно небольших габаритах корпуса, что делает такие конденсаторы удобной заменой электролитическим аналогам там, где важна компактность печатного узла и стабильность параметров во времени.
Компонент рассчитан на номинальное напряжение 10 В с допуском по ёмкости ±20%. Серия TAJ, к которой относится эта позиция, отличается спечённым танталовым анодом и твердотельным электролитом на основе диоксида марганца, что даёт конденсатору низкое эквивалентное последовательное сопротивление и предсказуемое поведение при импульсных нагрузках по сравнению с обычными электролитическими конденсаторами.
Исполнение выполнено в корпусе типоразмера E (7343-43, соответствует метрическому 2917) с выводами из чистого олова, что упрощает пайку и совместимо с бессвинцовыми технологическими процессами. Такой корпус применяется для конденсаторов повышенной ёмкости в линейке TAJ, когда для фильтрации или накопления энергии требуется значительный запас по заряду при ограниченной площади на плате.
Максимальное эквивалентное последовательное сопротивление на частоте 100 кГц не превышает 0.9 Ом, а максимальный коэффициент рассеяния — 8%. Ток утечки ограничен значением 47 мкА. Допустимый действующий ток снижается с ростом температуры: 1000 мА при 25°C, 900 мА при 85°C и 400 мА при 125°C, а предельное напряжение категории при 125°C составляет 7 В. Рабочий температурный диапазон компонента — от -55°C до +125°C, что позволяет применять его в устройствах с расширенными требованиями к теплостойкости.
Основные характеристики
- Тип: танталовый чип-конденсатор, серия TAJ
- Ёмкость: 470 мкФ, допуск ±20%
- Номинальное напряжение: 10 В
- Корпус: типоразмер E (7343-43 / 2917)
- Габариты: длина 7.30 мм, ширина 4.30 мм, высота 4.10 мм
- Выводы: чистое олово, монтаж SMD
- Макс. ESR на 100 кГц: 0.9 Ом
- Макс. коэффициент рассеяния: 8%
- Ток утечки, макс.: 47 мкА
- Действующий ток: 1000 мА (25°C) / 900 мА (85°C) / 400 мА (125°C)
- Импульсное напряжение: 13 В (85°C) / 8 В (125°C)
- Категорийное напряжение при 125°C: 7 В
- Рабочая температура: от -55°C до +125°C
Где применяется
- Источники питания: сглаживание пульсаций и накопление энергии на выходе импульсных преобразователей
- Цепи фильтрации: подавление низкочастотных помех в аналоговых и цифровых трактах
- Промышленная электроника: устройства с расширенным температурным диапазоном эксплуатации
- Компактные печатные узлы: замена электролитических конденсаторов при ограниченной площади монтажа
