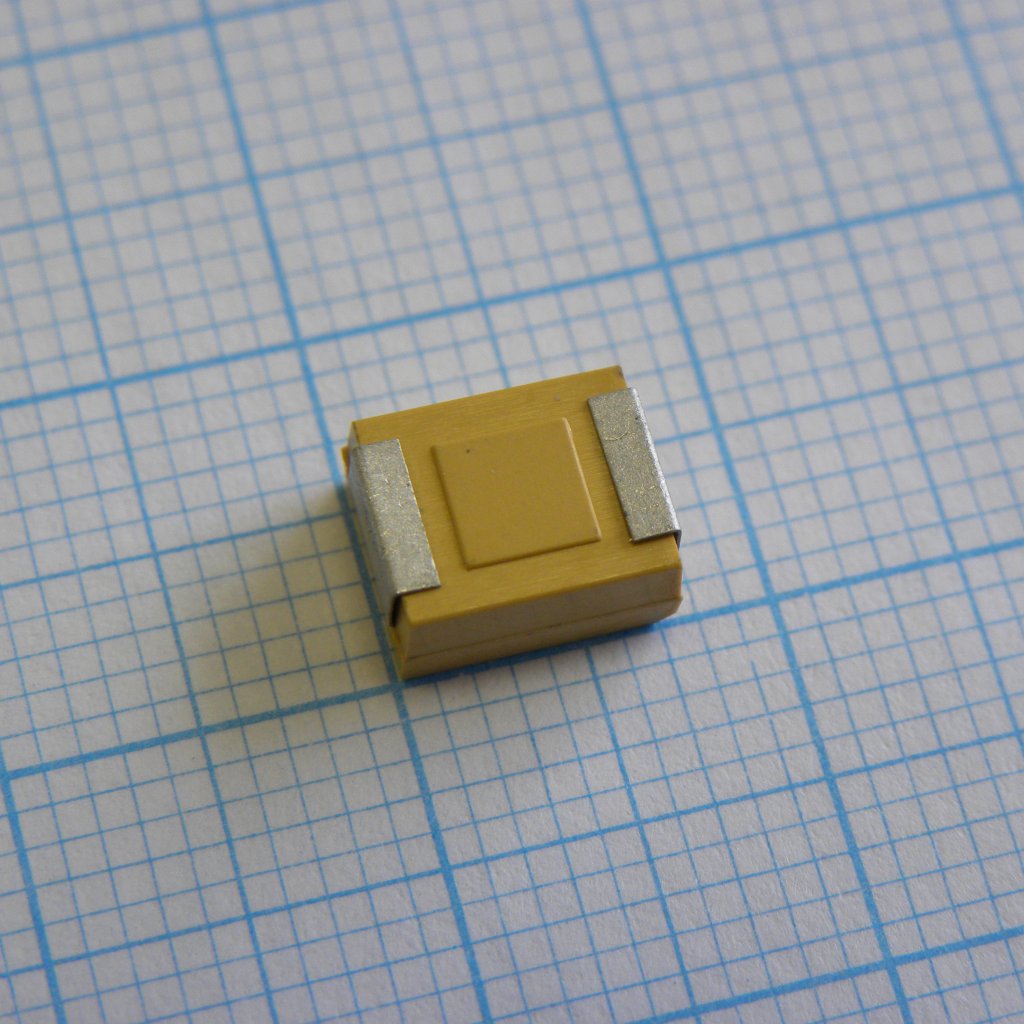

Конденсатор AVX TAJE477K010RNJ — танталовый чип-конденсатор для поверхностного монтажа из серии TAJ. Его ёмкость составляет 470 мкФ при номинальном напряжении 10 В и допуске ±10%. Он применяется там, где нужна большая ёмкость в компактном корпусе: для сглаживания пульсаций, накопления заряда и развязки по питанию.
Корпус типоразмера E (EIA 7343-43) имеет размеры 7,3×4,3 мм при высоте 4,1 мм. Выводы покрыты оловом, ширина вывода равна 1,3 мм. Конденсатор поставляется на ленте в катушке, поэтому подходит для автоматической установки. Категорийное напряжение при повышенной температуре составляет 7 В, и это значение нужно учитывать, если плата работает при +125 °C.
Эквивалентное последовательное сопротивление на частоте 100 кГц равно 0,5 Ом. Максимальный ток утечки — 47 мкА, максимальный тангенс угла потерь — 8%. Допустимый среднеквадратичный ток пульсаций зависит от температуры: 470 мА при 25 °C, 423 мА при 85 °C и 188 мА при 125 °C. Импульсное напряжение составляет 13 В при 85 °C и 8 В при 125 °C. Рабочий диапазон температур — от -55 до +125 °C.
Заявленная надёжность — 1% отказов на 1000 часов при 85 °C. Уровень чувствительности к влаге — MSL 1. Квалификация указана по CECC 30801-005 (издание 2) и EIA 535 BAAC. Как у любого танталового конденсатора, запас по напряжению и ограничение броска тока при включении закладывают на этапе проектирования схемы.
Основные характеристики
- Производитель: AVX, серия TAJ
- Ёмкость: 470 мкФ, допуск ±10%
- Номинальное напряжение: 10 В
- Категорийное напряжение: 7 В
- Корпус: тип E, 7343-43, 7,3×4,3×4,1 мм
- ESR: 0,5 Ом на частоте 100 кГц
- Максимальный ток утечки: 47 мкА
- Тангенс угла потерь: не более 8%
- Ток пульсаций: 470 мА при 25 °C, 423 мА при 85 °C, 188 мА при 125 °C
- Рабочая температура: от -55 до +125 °C
- Покрытие выводов: олово
Где применяется
- Фильтрация питания: сглаживание пульсаций на выходе стабилизаторов и преобразователей.
- Развязка цепей: накопление заряда рядом с процессорами и силовыми ключами.
- Промышленная электроника: узлы, работающие при повышенной температуре.
- Измерительные и связные модули: платы с плотным монтажом и автоматической сборкой.
