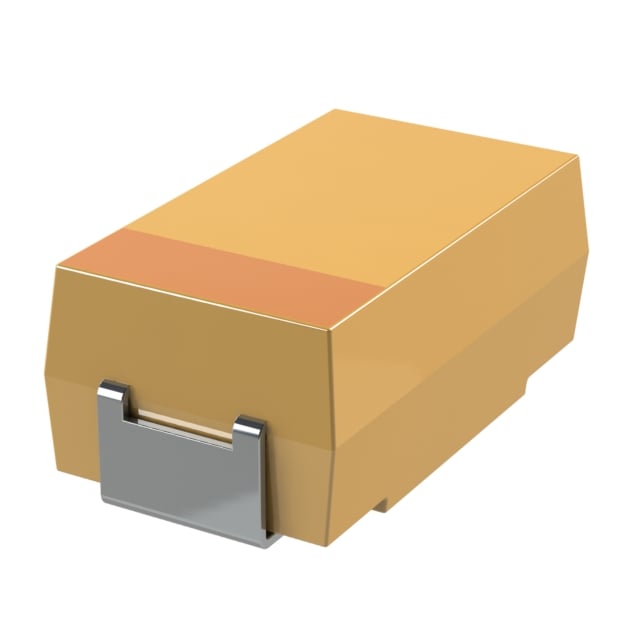

Конденсатор AVX TAJD107K016RNJ — это танталовый чип-конденсатор серии TAJ типоразмер D, предназначенный для развязки и сглаживания питания в цифровых и аналоговых системах с высокими требованиями к надёжности. Ёмкость 100 мкФ при номинальном напряжении 16 В обеспечивает работу в системах с низким и средним напряжением питания (3.3, 5, 12 В). Сертификация по стандарту AEC-Q200 и тестирование по требованиям KYOCERA AVX гарантируют применение в автомобильной и индустриальной электронике с экстремальными условиями.
Эквивалентное сопротивление (ESR) всего 0.6 Ω обеспечивает низкие потери энергии и минимальное выделение тепла в цепях с импульсными нагрузками. Это критически важно для современных микроконтроллеров и операционных усилителей, которые требуют конденсаторов развязки с низким ESR для стабилизации питания при переходных процессах. Надёжность не менее 1% отказа на 1000 часов при 85°C и серийном сопротивлении 0.1 Ω указывает на высокое качество и долговечность компонента.
Допуск на ёмкость ±10% требует учёта при расчётах фильтров, однако обычно это приемлемо для развязки питания. Температурный диапазон от -55 до +125°C и импульсные напряжения до 20 В при 85°C и до 13 В при 125°C позволяют применять элемент в широком диапазоне условий. Конструкция с выводами, направленными внутрь, уменьшает монтажную высоту и улучшает компактность печатной платы.
Основные характеристики
Ёмкость 100 мкФ, номинальное напряжение 16 В, допуск ±10%, эквивалентное сопротивление 0.6 Ω. Надёжность 1% на 1000 часов при 85°C, максимальный импульсный ток 500 мА, корпус 7343 (7.3×4.3×2.9 мм), диапазон температур от -55 до +125°C, выводы внутрь (внутриплатные выводы).
Где применяется
- Развязка питания микросхем: близко к выводам VCC/GND микроконтроллеров, FPGA и цифровых интегральных схем
- Буферизация низких напряжений: в современных системах на кристалле и модулях с низким напряжением питания
- Стабилизация опорных напряжений: в аналого-цифровых преобразователях и прецизионных усилителях
- Высокочастотная развязка: в многоярусных фильтрах вместе с керамическими конденсаторами для уменьшения импеданса на широком диапазоне частот
