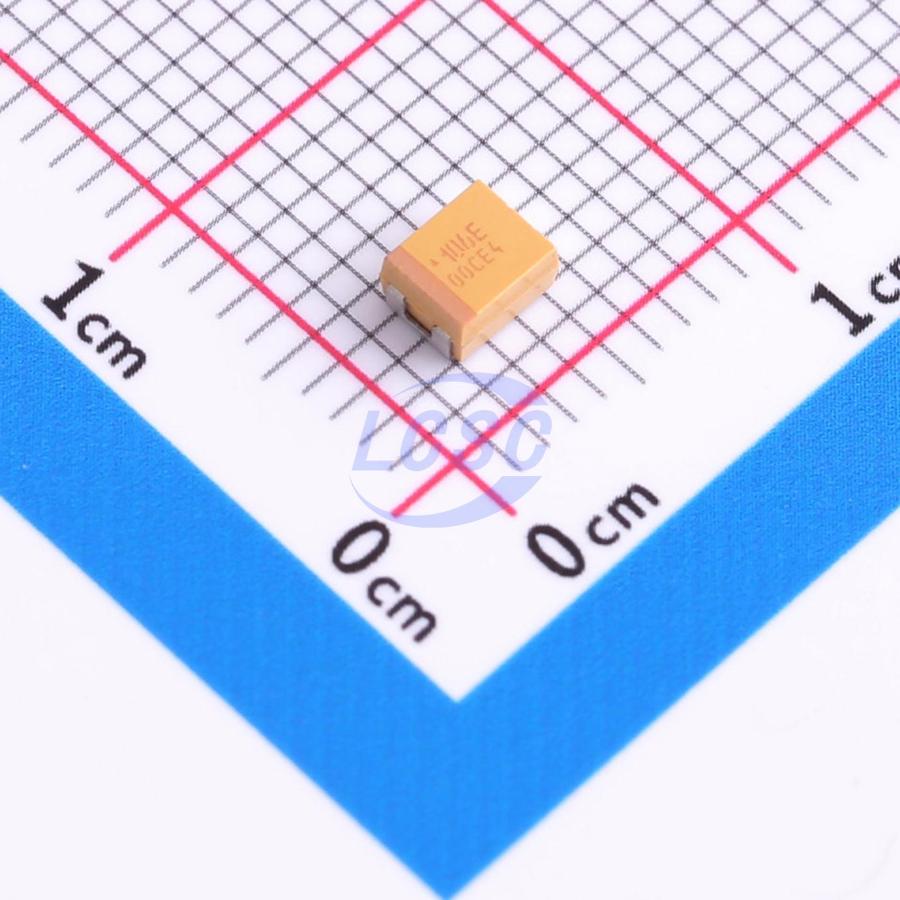

Конденсатор AVX TAJB106K025RNJ — танталовый оксидный конденсатор для поверхностного монтажа из серии TAJ. Ёмкость — 10 мкФ, номинальное постоянное напряжение — 25 В, допуск — ±10 %. Корпус типоразмера B (EIA 3528-21, код EIA 1210) выполнен с J-образными выводами. Размеры — 3,50 × 2,80 × 1,90 мм, покрытие выводов — олово. Конденсатор полярный, при монтаже полярность нужно соблюдать.
Напряжение зависит от температуры. До 85 °C допустимо полное номинальное напряжение 25 В, а при 125 °C оно снижается до 17 В. Импульсное напряжение составляет 32 В при 85 °C и 20 В при 125 °C. Эти значения нужно учитывать при выборе запаса по напряжению: для танталовых конденсаторов он закладывается заранее, особенно в цепях с бросками тока при включении.
Максимальный ток утечки — 2,5 мкА, максимальный коэффициент рассеяния — 6 %. Эквивалентное последовательное сопротивление на частоте 100 кГц не превышает 4,5 Ом. Для сглаживания пульсаций мощных преобразователей это много, зато для маломощных цепей и развязки по питанию значение приемлемо. Допустимый действующий ток пульсаций зависит от температуры: 111 мА при 25 °C, 99 мА при 85 °C и 44 мА при 125 °C.
Рабочий диапазон температур — от −55 до +125 °C. Заявленная надёжность — 1 % отказов на 1000 часов при 85 °C, уровень чувствительности к влаге — 1. Код ёмкости на корпусе — 106, что означает 10 мкФ.
Основные характеристики
- Ёмкость: 10 мкФ, допуск ±10 %
- Номинальное напряжение: 25 В постоянного тока
- Напряжение при 125 °C: 17 В
- Ток утечки: не более 2,5 мкА
- Коэффициент рассеяния: не более 6 %
- Эквивалентное последовательное сопротивление: не более 4,5 Ом на 100 кГц
- Корпус: B, EIA 1210, 3,50 × 2,80 × 1,90 мм
- Рабочая температура: от −55 до +125 °C
- Надёжность: 1 % на 1000 часов при 85 °C
Где применяется
- Цепи питания компактных устройств: сглаживание и накопление энергии на шинах с напряжением заметно ниже 25 В.
- Развязка по питанию: установка рядом с микросхемами, где нужна стабильная ёмкость в диапазоне температур.
- Промышленная автоматика: модули управления и измерения, работающие при повышенной температуре.
- Времязадающие и фильтрующие цепи: узлы, где важны малый ток утечки и стабильность ёмкости.
