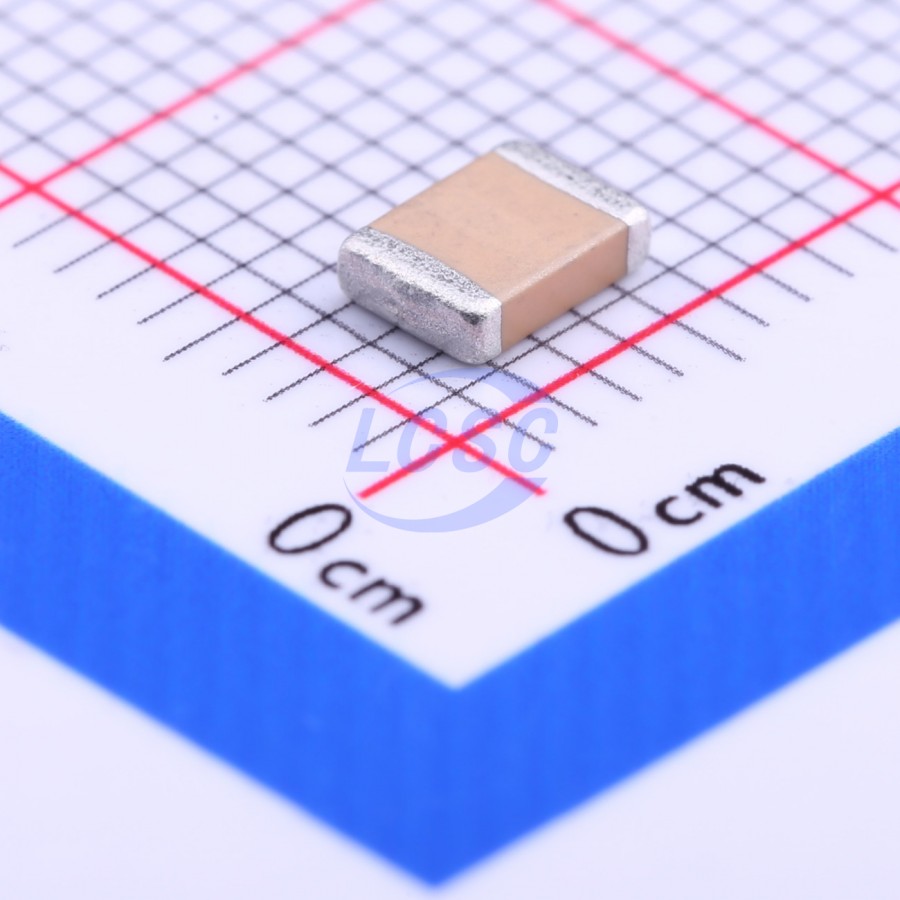

Конденсатор AVX 1812GC102KAT1A — керамический многослойный конденсатор высоковольтной серии High Voltage MLC Chips ёмкостью 1000 пФ на номинальное напряжение 2000 В. Компонент рассчитан на работу в цепях с высоким постоянным напряжением, где требуется надёжная изоляция между обкладками и стабильность ёмкости при изменении температуры окружающей среды.
Диэлектрик X7R обеспечивает ограниченное изменение ёмкости в рабочем диапазоне температур и низкие диэлектрические потери: коэффициент рассеяния не превышает 0,1%. Допуск по ёмкости составляет ±10%. Такое сочетание параметров подходит для цепей, где важна и точность номинала, и малые потери энергии на высокой частоте.
Исполнение выполнено в корпусе типоразмера 1812 (метрический аналог 4532): длина 4,60 мм, ширина 3,20 мм, толщина 2,80 мм, ширина контактной площадки — 0,75 мм. Выводы изготовлены из сплава палладий-серебро, монтаж — только пайкой оплавлением, без волновой пайки, что связано с толщиной корпуса и требованиями к высоковольтной изоляции.
Сопротивление изоляции при 25°C — не менее 100 000 МОм или 1000 МОм·мкФ, при 125°C — не менее 10 000 МОм или 100 МОм·мкФ, что подтверждает сохранение изолирующих свойств при нагреве. Электрическая прочность подтверждена испытанием напряжением 120% от номинального в течение 5 секунд при токе утечки не более 50 мА. Рабочий диапазон температур — от -55°C до +125°C.
Основные характеристики
- Ёмкость: 1000 пФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 2000 В
- Диэлектрик: X7R
- Корпус: 1812 (метрический 4532)
- Размеры: длина 4,60 мм, ширина 3,20 мм, толщина 2,80 мм
- Коэффициент рассеяния: не более 0,1%
- Сопротивление изоляции при 25°C: не менее 100 000 МОм или 1000 МОм·мкФ
- Сопротивление изоляции при 125°C: не менее 10 000 МОм или 100 МОм·мкФ
- Электрическая прочность: 120% номинального напряжения 5 с при токе до 50 мА
- Материал выводов: палладий-серебро (Pd/Ag)
- Диапазон рабочих температур: от -55°C до +125°C
- Монтаж: поверхностный, только пайка оплавлением
Где применяется
- Снабберные цепи: демпфирование выбросов напряжения в высокочастотных силовых преобразователях
- Импульсные источники питания: работа в резонансных контурах SMPS благодаря низким диэлектрическим потерям
- Высоковольтная развязка по постоянному току: разделение цепей с высоким постоянным потенциалом при сохранении прохождения сигнала
- Промышленное силовое оборудование: применение в узлах, где керамика должна выдерживать киловольтные уровни напряжения без пробоя
