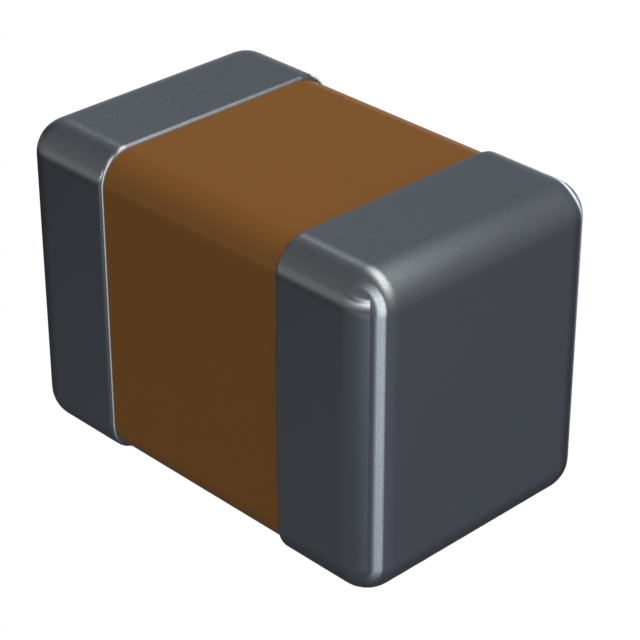

Конденсатор AVX 08055C474KAT2A — керамический конденсатор для поверхностного монтажа в типоразмере 0805, выполненный по диэлектрику X7R. Ёмкость 0,47 мкФ при допуске ±10% и номинальном напряжении 50 В постоянного тока рассчитана на задачи фильтрации и развязки по питанию, где важна стабильность ёмкости при изменении температуры и приложенного напряжения.
Диэлектрик X7R ограничивает изменение ёмкости величиной не более ±15% во всём рабочем диапазоне температур от -55 до +125 °C, что заметно устойчивее конденсаторов на диэлектриках с более мягкими температурными характеристиками при сопоставимых габаритах. Коэффициент рассеяния не превышает 10% при измерении на частоте 1 кГц и напряжении 1 В (RMS), а сопротивление изоляции — не ниже 100 000 МОм либо 1000 МОм·мкФ, в зависимости от того, какое значение меньше, при номинальном напряжении.
Корпус выполнен в стандартном для пассивных компонентов поверхностного монтажа типоразмере 0805 с габаритами 2,01×1,25 мм при допуске ±0,20 мм по каждой стороне. Выводы — никель с покрытием оловом, что обеспечивает надёжную пайку и совместимость с бессвинцовыми технологическими процессами.
Такое сочетание параметров делает конденсатор подходящим решением для узлов, где ёмкость должна оставаться предсказуемой не только при комнатной температуре, но и при нагреве платы или колебаниях питающего напряжения.
Основные характеристики
- Ёмкость: 0,47 мкФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 50 В, постоянный ток
- Диэлектрик: X7R
- Корпус: 0805
- Монтаж: поверхностный
- Диапазон рабочих температур: от -55 до +125 °C
- Изменение ёмкости при нагреве: ±15%
- Коэффициент рассеяния: не более 10% (1 кГц, 1 В RMS)
- Сопротивление изоляции: не ниже 100 000 МОм (или 1000 МОм·мкФ)
- Габариты: 2,01×1,25 мм
- Материал выводов: никель с покрытием оловом
Где применяется
- Промышленная автоматика: развязка по питанию логических и силовых цепей на платах управления
- Бытовая и потребительская электроника: фильтрация питания в компактных устройствах с плотным монтажом
- Измерительная и телеметрическая аппаратура: стабильная ёмкость при колебаниях температуры важна для точности измерительных цепей
- Узлы с широким температурным диапазоном: диэлектрик X7R сохраняет параметры при нагреве платы
