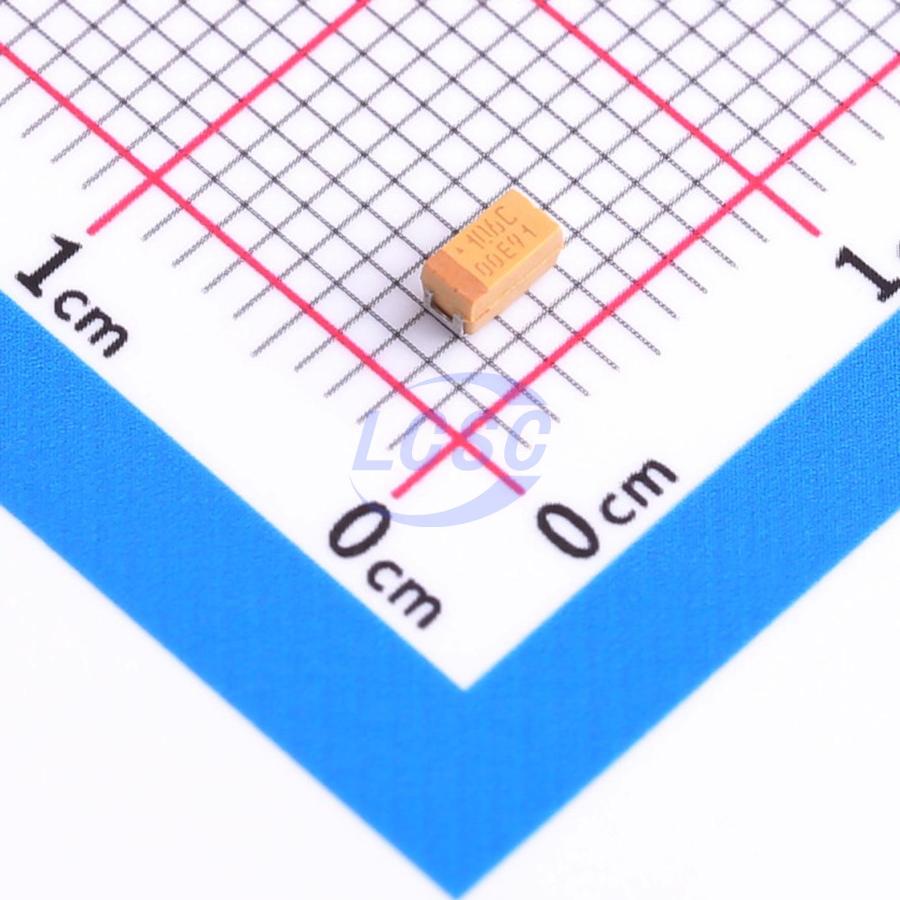

ЧИП-конденсатор танталовый 10мкФ 16В типоразмер A ±10% (3.2х1.6х1.6мм) SMD 3216-18 3Ом 125°С лента на катушке — танталовый конденсатор AVX серии TAJ номинальной ёмкостью 10 мкФ и рабочим напряжением 16 В. Компонент выполнен в SMD-корпусе типоразмера A по коду EIA 3216-18 и предназначен для поверхностного монтажа на печатную плату.
Эквивалентное последовательное сопротивление на частоте 100 кГц составляет 3 Ом, ток утечки не превышает 1.6 мкА, а коэффициент рассеяния — не более 6%. Такое сочетание параметров типично для танталовых конденсаторов общего назначения и позволяет использовать позицию в цепях фильтрации и развязки питания без заметного саморазогрева.
Номинальное напряжение 16 В приведено для комнатной температуры. При нагреве до 85°C допустимое импульсное напряжение снижается до 20 В, а до 125°C — до 13 В, категорийное напряжение при верхней границе рабочего диапазона составляет 10 В. Такая ступенчатая зависимость напряжения от температуры характерна для твердотельных танталовых конденсаторов и должна закладываться в запас по напряжению при проектировании цепи.
Допустимый среднеквадратичный (RMS) ток также снижается с ростом температуры: 158 мА при 25°C, 142 мА при 85°C и 63 мА при 125°C. Конденсатор рассчитан на диапазон рабочих температур от -55 до +125°C, соответствует уровню влагочувствительности MSL 1 и квалифицирован по стандартам CECC 30801-005 issue 2 и EIA 535 BAAC. Выводы покрыты оловом для совместимости с бессвинцовой пайкой, поставка выполняется лентой на катушке для автоматизированного монтажа.
Основные характеристики
- Ёмкость: 10 мкФ
- Номинальное напряжение: 16 В
- Допуск ёмкости: ±10%
- Корпус: типоразмер A, EIA 3216-18 (3.2×1.6×1.6 мм)
- ESR: 3 Ом на частоте 100 кГц
- Ток утечки: не более 1.6 мкА
- Коэффициент рассеяния: не более 6%
- Импульсное напряжение при 85°C / 125°C: 20 В / 13 В
- Категорийное напряжение: 10 В
- Диапазон рабочих температур: -55...+125°C
- RMS ток при 25 / 85 / 125°C: 158 / 142 / 63 мА
- Уровень влагочувствительности: MSL 1
- Покрытие выводов: олово (Sn)
- Надёжность: 1% отказов за 1000 часов при 85°C
- Монтаж: SMD, поставка лентой на катушке
- Серия: TAJ
Где применяется
- Фильтрация и развязка по питанию: сглаживание пульсаций в цепях питания аналоговых и цифровых узлов.
- Компактная SMD-сборка: малые габариты корпуса подходят для плотного монтажа на платах с ограниченным местом.
- Промышленная и телекоммуникационная аппаратура: квалификация по CECC и EIA актуальна для оборудования с повышенными требованиями к надёжности.
- Автоматизированный SMD-монтаж: поставка на катушке рассчитана на линии с автоматической установкой компонентов.
