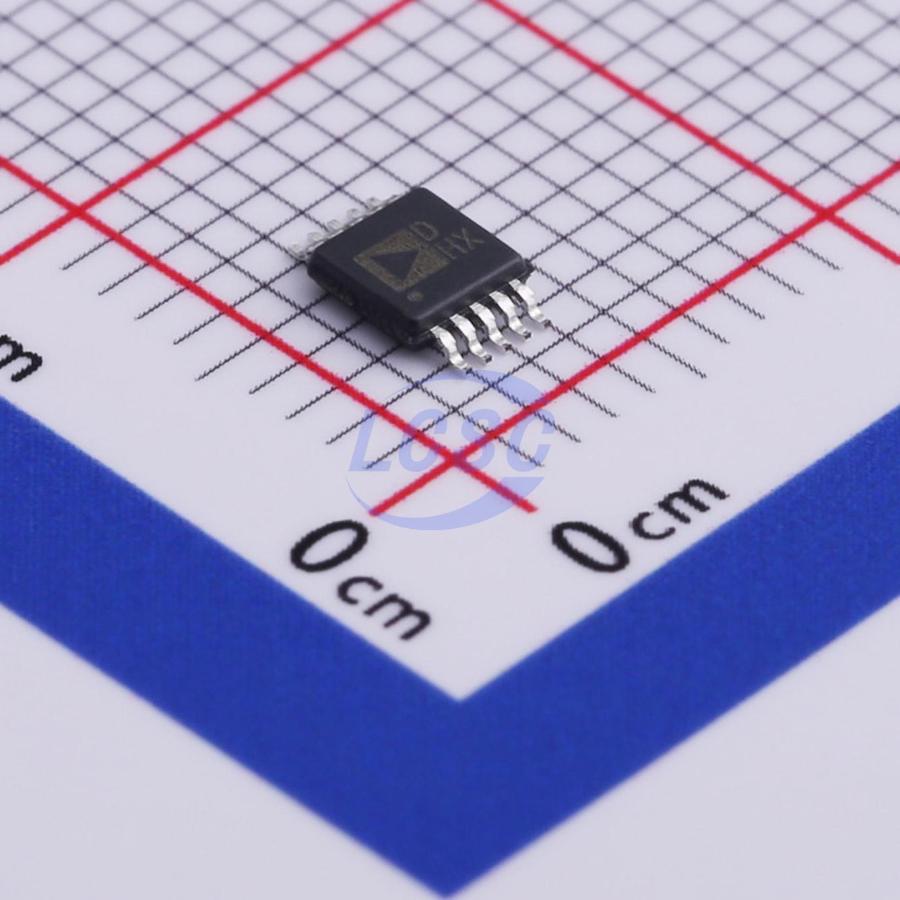

ЦАП Analog Devices AD5681RBRMZ MSOP-10 — это двенадцатиразрядный цифро-аналоговый преобразователь с одним выходным каналом, внутренним источником опорного напряжения и последовательным интерфейсом SPI. Микросхема принимает цифровой код по трёхпроводной шине и формирует на выходе напряжение, пропорциональное этому коду. Корпус MSOP-10 рассчитан на поверхностный монтаж и занимает на плате немного места.
Отличие этого исполнения в том, что опорное напряжение 2,5 В встроено в кристалл. Внешний источник опорного напряжения не нужен: при его использовании выход перекрывает диапазон от 0 до 2,5 В или от 0 до 5 В, в зависимости от выбранного множителя. Температурный коэффициент опорного напряжения составляет 2 млн⁻¹/°C типовое и 5 млн⁻¹/°C максимальное, поэтому выходное напряжение мало меняется при нагреве платы. Если нужен внешний источник, диапазон задаётся от нуля до опорного напряжения или до его удвоенного значения.
По точности заявлены суммарная нескорректированная погрешность не более 0,06% от полной шкалы, погрешность усиления не более ±0,05% и погрешность смещения нуля не более ±1,5 мВ. Монотонность гарантирована конструкцией. Энергия выброса при смене кода составляет 0,1 нВ·с, что важно, когда выход подключён к чувствительной цепи. После подачи питания выход устанавливается в нулевое значение шкалы, и управляемый узел не получает случайного напряжения при включении.
Питание аналоговой части от 2,7 до 5,5 В, логическая часть работает от 1,62 до 2,7 В, поэтому микросхему можно подключать к контроллерам с низковольтным вводом-выводом. Тактовая частота шины SPI достигает 50 МГц. Потребляемая мощность при 3,3 В — 1,2 мВт, в режиме отключения ток не превышает 2 мкА при 5 В. Диапазон рабочих температур от −40 до +105 °C. Выходной ток нагрузки до 20 мА ограничивает область применения: для тяжёлых нагрузок нужен буферный каскад.
Основные характеристики
- Разрешение: 12 бит
- Интерфейс: трёхпроводной SPI, тактовая частота до 50 МГц
- Корпус и монтаж: MSOP-10, поверхностный монтаж
- Напряжение питания: от 2,7 до 5,5 В
- Напряжение питания логики: от 1,62 до 2,7 В
- Внутренний источник опорного напряжения: 2,5 В, 2 млн⁻¹/°C типовое, 5 млн⁻¹/°C максимальное
- Диапазон выходного напряжения: от 0 до 2,5 В или от 0 до 5 В с внутренним источником опорного напряжения
- Суммарная нескорректированная погрешность: не более 0,06% от полной шкалы
- Погрешность усиления: не более ±0,05% от полной шкалы
- Погрешность смещения: не более ±1,5 мВ
- Энергия выброса: 0,1 нВ·с
- Выходной ток: 20 мА
- Потребляемая мощность: 1,2 мВт при 3,3 В
- Ток в режиме отключения: не более 2 мкА при 5 В
- Состояние после включения: нулевое значение шкалы
- Диапазон рабочих температур: от −40 до +105 °C
Где применяется
- Промышленная автоматика: задание уставок и управляющих напряжений для регуляторов, приводов и исполнительных узлов.
- Измерительное оборудование: формирование калибровочных и опорных уровней, где важны малая погрешность и монотонность.
- Подстройка параметров схем: цифровая регулировка смещения, усиления и порогов вместо подстроечных резисторов.
- Устройства с батарейным питанием: низкое потребление и режим отключения с током в единицы микроампер.
