Микросхема Analog Devices AD9117BCPZ — двухканальный цифроаналоговый преобразователь с токовым выходом и разрядностью 14 бит. Максимальная частота выборки — 125 млн отсчётов в секунду. Микросхема превращает цифровые коды в аналоговый сигнал на двух выходах; в заводских данных серия названа двойным 14-битным ЦАП с токовым выходом.
Особенность исполнения — выбор способа подключения данных: возможны параллельный интерфейс, последовательный интерфейс и управление по SPI. Напряжение питания — от 1,7 до 3,5 В, поэтому микросхему можно согласовать с логикой пониженного напряжения. Заводские данные не содержат других электрических параметров, например точности, шума или выходного тока, и за ними нужно обращаться к документации производителя.

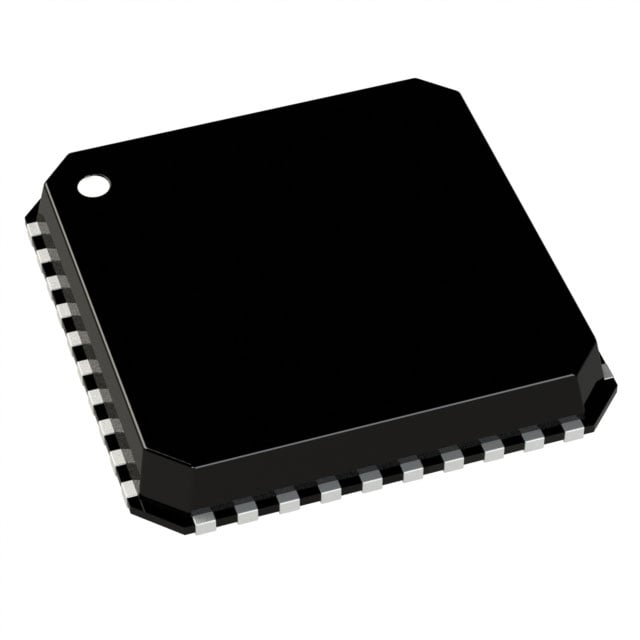

Корпус LFCSP с теплоотводящей площадкой и сорока выводами рассчитан на поверхностный монтаж. Площадка под корпусом — часть тепловой и электрической схемы, поэтому топологию платы под неё проектируют заранее. Уровень чувствительности к влаге — MSL 3: после вскрытия упаковки пайку проводят в течение 168 часов. Рабочий диапазон температур — от −40 до 85 °C.
Производитель подтверждает соответствие требованиям RoHS, а поставляемую партию можно отследить по коду даты и номеру лота. Частота 125 млн отсчётов в секунду и разрядность 14 бит — основные пределы позиции; для задач, где нужны более высокие значения, подбирают другую микросхему.
Основные характеристики
Двухканальный ЦАП, 14 бит, 125 млн отсчётов в секунду, питание 1,7–3,5 В, корпус LFCSP с 40 выводами.
Где применяется
- Формирование аналоговых сигналов: два канала с токовым выходом и разрядностью 14 бит.
- Цифровые тракты с параллельной шиной: данные подаются параллельным интерфейсом.
- Системы с настройкой по SPI: режимы микросхемы задаются через последовательный интерфейс.
- Низковольтные платы: питание от 1,7 до 3,5 В.
