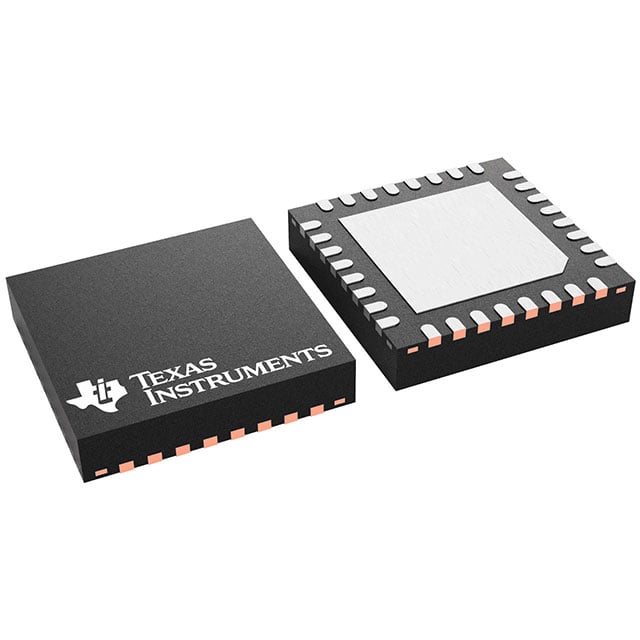

Аудиокодек Texas Instruments TLV320AIC3104IRHBR — низковольтный стереокодек в корпусе VQFN-32 размером 5×5 мм. Он объединяет аналого-цифровой и цифро-аналоговый тракты, преобразует звук в обоих направлениях и подходит для портативной и встраиваемой аудиотехники, где важны малое потребление и гибкая настройка.
Отношение сигнал/шум составляет 92 дБА в тракте АЦП и 102 дБА в тракте ЦАП. Частота дискретизации лежит в диапазоне 8–96 кГц, разрядность данных — 16, 20, 24 или 32 бита. Усиление по входу достигает 59,5 дБ, микрофонное смещение программируется. Предусмотрена автоматическая регулировка усиления: время атаки от 8 до 1408 мс, время спада от 0,05 до 22,4 с.
Входов шесть, выходных драйверов тоже шесть: четыре мощных и два полностью дифференциальных. Цифровая фильтрация включает трёхмерный эффект, регулировку низких и высоких частот, эквалайзер и коррекцию предыскажений. Есть режим пассивного аналогового обхода с очень малым потреблением, а программируемая ФАПЧ позволяет получать нужные тактовые частоты.
Настройка идёт по шине I2C, аудиоданные передаются в режимах I2S, с выравниванием по левому или правому краю, DSP и TDM. Питание аналоговой части — 2,7–3,6 В, ядра — 1,525–1,95 В, цифровых линий — 1,1–3,6 В. В режиме воспроизведения потребление составляет 14 мВт при стереорежиме ЦАП на 48 кГц и аналоговом питании 3,3 В. Диапазон температур от −40 до 85 °C.
Основные характеристики
Сигнал/шум 92 дБА (АЦП) и 102 дБА (ЦАП), частота дискретизации 8–96 кГц, управление по I2C, питание аналоговой части 2,7–3,6 В, корпус VQFN-32.
Где применяется
- Портативная аудиотехника: малое потребление при воспроизведении и режим аналогового обхода.
- Записывающие тракты: микрофонное смещение, усиление до 59,5 дБ и автоматическая регулировка усиления.
- Встраиваемые устройства со звуком: гибкий выбор формата данных и настройка по I2C.
- Тракты с наушниками и линейными выходами: мощные и дифференциальные драйверы на одном кристалле.
