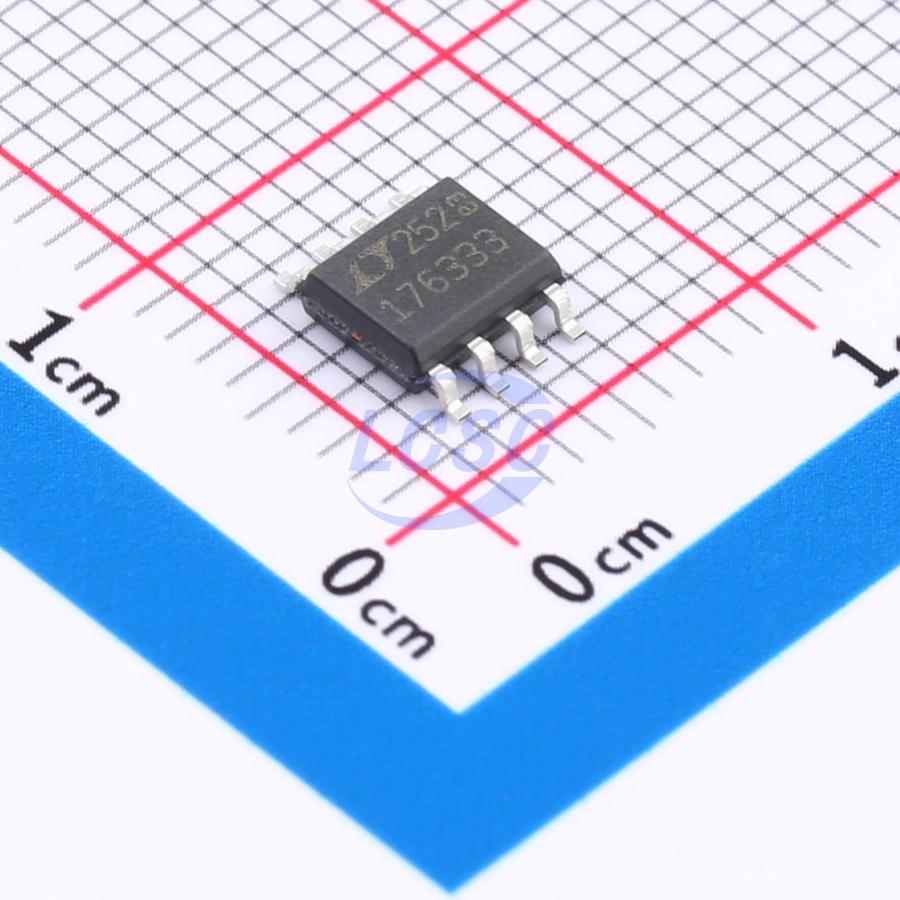

Микросхема Analog Devices LT1763CS8-3.3 PBF — линейный стабилизатор напряжения (LDO) с фиксированным выходным напряжением 3,3 В и максимальным выходным током 0,5 А. Исполнение автомобильного применения размещено в корпусе SOIC-8, поставка — в тубе.
Падение напряжения между входом и выходом не превышает 300 мВ при полной нагрузке, что позволяет использовать стабилизатор при входном напряжении от 1,8 до 20 В. Опорное напряжение внутреннего источника — 1,22 В, на нём построена вся линейка LT1763 с фиксированными и регулируемыми исполнениями.
Ток покоя микросхемы — 30 мкА, а в режиме отключения потребление падает до значений менее 1 мкА, что снижает нагрузку на источник питания в дежурном режиме. Выходной шум ограничен на уровне 20 мкВ RMS в полосе от 10 Гц до 100 кГц, минимальная ёмкость выходного конденсатора для устойчивой работы — 3,3 мкФ, допускаются алюминиевые, танталовые и керамические конденсаторы.
Встроенная защита охватывает переполюсовку батареи, превышение тока, перегрев кристалла и обратный ток из выходной цепи во входную. Рабочий диапазон температур — от -40 до +125 °C, температура хранения — от -65 до +150 °C, что соответствует требованиям автомобильной электроники.
Основные характеристики
- Выходное напряжение: 3,3 В (фиксированное)
- Максимальный выходной ток: 0,5 А
- Диапазон входного напряжения: 1,8–20 В
- Падение напряжения: 300 мВ
- Опорное напряжение: 1,22 В
- Ток покоя: 30 мкА
- Ток в режиме отключения: менее 1 мкА
- Выходной шум: 20 мкВ RMS (10 Гц – 100 кГц)
- Минимальный выходной конденсатор: 3,3 мкФ
- Защита: от переполюсовки батареи, перегрузки по току, перегрева, обратного тока
- Корпус: SOIC-8
- Рабочая температура: от -40 до +125 °C
- Температура хранения: от -65 до +150 °C
Где применяется
- Автомобильная электроника: питание датчиков и контроллеров с широким диапазоном рабочих температур
- Промышленные блоки питания: пострегулятор после импульсного преобразователя для снижения пульсаций
- Портативная аппаратура: узлы с батарейным питанием, где важен низкий ток покоя
- Прецизионная аналоговая электроника: питание узлов, чувствительных к уровню шума источника
