Микросхема Analog Devices ADUM4135BRWZ — одноканальный изолированный драйвер затвора. Он принимает управляющий сигнал со стороны логики и передаёт его на затвор силового транзистора, не создавая гальванической связи между двумя цепями. Изоляция рассчитана на 5000 В (среднеквадратичное значение). Сигнал проходит через барьер по магнитной связи, а не через светодиод и фотоприёмник, как в оптопарах. Поэтому динамические параметры заданы жёстко: типовое время нарастания и спада по 16 нс, максимальная задержка распространения 66 нс в обоих направлениях.
Выходная сторона работает от питания 12–30 В и отдаёт пиковый ток до 4 А. Эти цифры определяют область применения. Если по условиям схемы выходной каскад драйвера должен питаться от напряжения ниже 12 В, этот вариант не подойдёт. Устойчивость к синфазным выбросам не ниже 100 кВ/мкс важна там, где рядом с чувствительной управляющей частью быстро переключается силовой узел. Канал в микросхеме один.

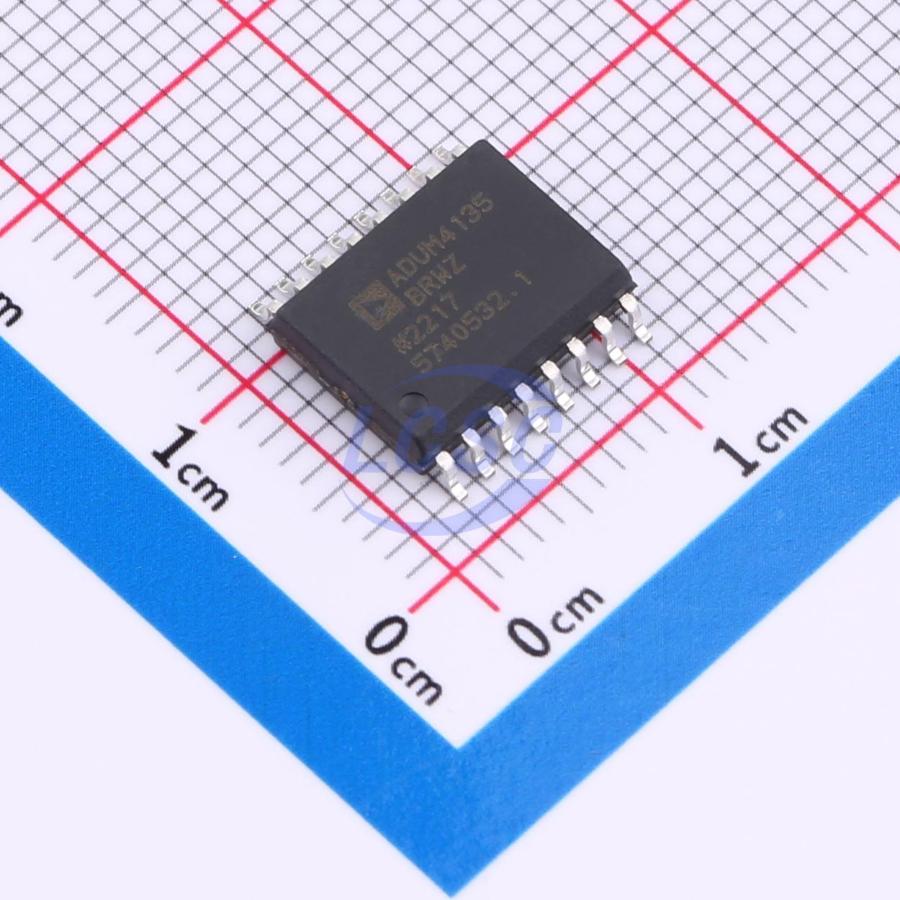

Корпус — 16-выводной SOIC шириной 7,50 мм (0,295 дюйма), монтаж поверхностный. Рабочий диапазон температур от −40 до 125 °C. По документации микросхема предназначена для управления силовыми транзисторами в полумостовых схемах и обеспечивает развязку цепей управления и силовой части.
Основные характеристики
Изоляция 5000 В, пиковый выходной ток 4 А, питание выхода 12–30 В, задержка распространения не более 66 нс. Корпус SOIC шириной 7,50 мм, 16 выводов.
Где применяется
- Импульсные источники питания: управление силовыми ключами с развязкой цепей управления от силовой части.
- Преобразователи: полумостовые каскады, где нужна быстрая передача сигнала на затвор при малой задержке.
- Промышленная автоматика: узлы, где управляющая электроника должна быть отделена от силовых цепей изоляцией 5000 В.
- Среды с быстрыми перепадами напряжения: устойчивость к синфазным выбросам не менее 100 кВ/мкс.
