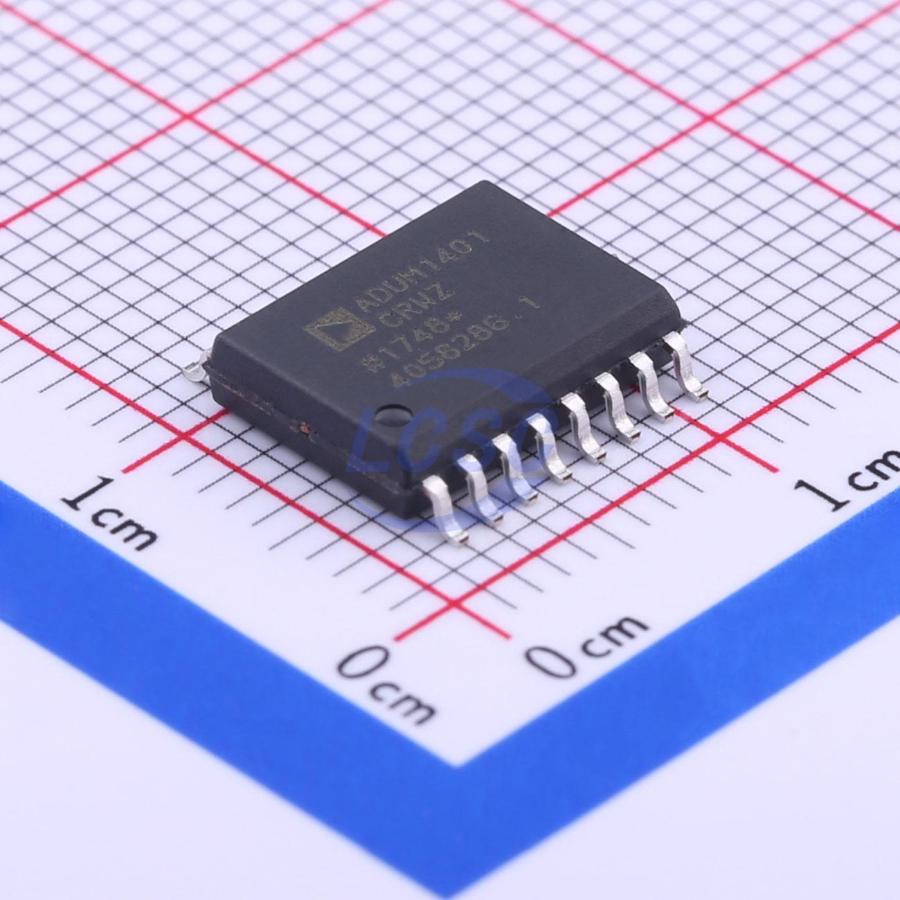

Микросхема Analog Devices ADuM1401CRWZ — цифровой изолятор в корпусе 16-SOIC wide body, обеспечивающий гальваническую развязку между логическими цепями по четырём независимым каналам. Три канала передают сигнал в прямом направлении и один — в обратном, что закрывает типовую задачу разделения линий управления и обратной связи в одном корпусе вместо нескольких отдельных изоляторов.
Микросхема питается напряжением от 2,7 до 5,5 В и передаёт данные со скоростью от нуля (статический уровень, NRZ) до 90 Мбит/с. Разброс задержки распространения сигнала между каналами не превышает 2 нс, искажение длительности импульса ограничено тем же значением — 2 нс. Устойчивость к синфазным импульсным перепадам превышает 25 кВ/мкс, что снижает вероятность ложного переключения при быстрых изменениях потенциала между изолированными сторонами.
Ток потребления на канал зависит от напряжения питания и скорости передачи: при 3 В и скорости до 2 Мбит/с он составляет 0,7 мА, при 3 В и 90 Мбит/с — 20 мА; при питании 5 В диапазон потребления — от 1,0 мА на низкой скорости до 31 мА на максимальной. Такой разброс позволяет заранее закладывать бюджет питания под конкретный режим работы канала.
Изоляция между входной и выходной сторонами рассчитана на напряжение 2500 В RMS по UL 1577 и подтверждена дополнительными сертификатами: CSA Component Acceptance Notice #5A, VDE V 0884-10 на пиковое напряжение 560 В и TÜV по стандартам IEC/EN/UL/CSA 61010-1. Диапазон рабочих температур — от -40 до +105 °C, монтаж поверхностный.
Основные характеристики
- Корпус: 16-SOIC wide body, SMD
- Число каналов: 4 (3 прямых, 1 обратный)
- Напряжение питания: от 2,7 до 5,5 В
- Скорость передачи данных: до 90 Мбит/с (NRZ)
- Разброс задержки между каналами: не более 2 нс
- Искажение длительности импульса: не более 2 нс
- Устойчивость к синфазным перепадам: более 25 кВ/мкс
- Напряжение изоляции: 2500 В RMS (UL 1577)
- Сертификаты безопасности: CSA #5A, VDE V 0884-10, TÜV IEC/EN/UL/CSA 61010-1
- Диапазон рабочих температур: от -40 до +105 °C
- Ток потребления на канал: от 0,7 до 31 мА в зависимости от питания и скорости
Где применяется
- Промышленная автоматика: гальваническая развязка цифровых линий управления между узлами с разным потенциалом земли
- Системы управления с обратной связью: конфигурация 3+1 канала передаёт команду и получает статус в одном корпусе
- Оборудование с повышенными требованиями электробезопасности: сертификаты UL 1577, CSA, VDE и TÜV
- Высокоскоростные цифровые интерфейсы: пропускная способность канала до 90 Мбит/с
