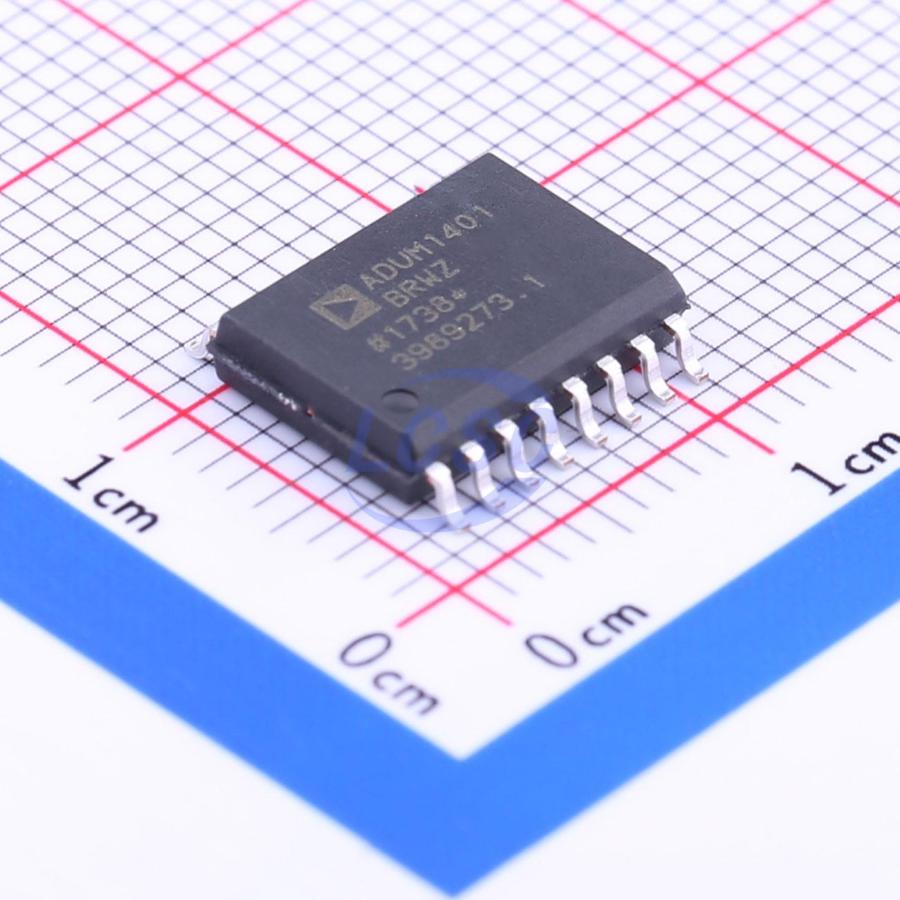

Микросхема Analog Devices ADUM1401BRWZ — четырёхканальный цифровой гальванический изолятор, передающий логические сигналы через барьер изоляции без прямого электрического контакта между сторонами. Вместо оптопары изделие использует технологию iCoupler — миниатюрные трансформаторы, встроенные в кристалл, которые кодируют переключения входного сигнала в короткие импульсы и передают их через магнитную связь на приёмную сторону. Такой подход даёт более стабильные временные характеристики и меньшее энергопотребление по сравнению с оптоизоляцией при сопоставимой скорости передачи.
Четыре канала микросхемы распределены как три прямых и один обратный, что удобно для узлов, где основной поток данных идёт в одном направлении, а по обратному каналу нужно передать сигнал квитирования или состояния — например, в изолированных интерфейсах управления или в цепях обратной связи источников питания. Поддерживается трансляция уровней между сторонами 3 В и 5 В, поэтому по разные стороны барьера можно ставить логику с разным напряжением питания без дополнительных согласующих микросхем.
Скорость передачи данных достигает 90 Мбит/с в формате без возврата к нулю (NRZ), при этом рассогласование между каналами не превышает 2 нс, а искажение длительности импульса — тоже не более 2 нс. Такая точность важна, когда несколько сигналов должны оставаться синхронными после прохождения барьера, например в изолированных шинах управления силовыми ключами. Устойчивость к синфазным импульсным помехам превышает 25 кВ/мкс, что позволяет использовать микросхему рядом с быстрыми коммутационными процессами в преобразователях и приводах, не теряя целостность сигнала.
Изоляционный барьер выдерживает напряжение 2500 В (среднеквадратичное, по методике UL 1577) и 560 В пикового значения по методике VDE; конструкция сертифицирована также по CSA и TÜV, что упрощает применение в оборудовании, поставляемом на разные рынки. Микросхема выполнена в корпусе WSO16 для поверхностного монтажа и рассчитана на рабочий диапазон температур от -40 до +125 °C, что соответствует требованиям промышленной и части автомобильной электроники.
Основные характеристики
- Технология изоляции: iCoupler (магнитная связь)
- Количество каналов: 4
- Конфигурация каналов: 3 прямых, 1 обратный
- Скорость передачи данных: 90 Мбит/с (NRZ)
- Диапазон напряжения питания: 2.7–5.5 В
- Трансляция уровней: 3 В / 5 В
- Изоляционное напряжение (UL): 2500 В rms
- Изоляционное напряжение (VDE): 560 В пик.
- Устойчивость к синфазным помехам: более 25 кВ/мкс
- Рассогласование между каналами: не более 2 нс
- Искажение длительности импульса: не более 2 нс
- Диапазон рабочих температур: от -40 до +125 °C
- Одобрения безопасности: UL 1577, CSA, VDE, TÜV
- Корпус: WSO16
- Тип монтажа: SMD
Где применяется
- Изолированные интерфейсы связи: развязка RS-485, RS-232 и других цифровых интерфейсов между узлами с разным потенциалом земли
- Силовая электроника: передача управляющих сигналов на затворы ключей в преобразователях и приводах при высоких скоростях переключения
- Промышленная автоматика: гальваническая развязка входов и выходов контроллеров и модулей ввода-вывода
- Медицинское оборудование: барьер безопасности между цепями, контактирующими с пациентом, и остальной электроникой
