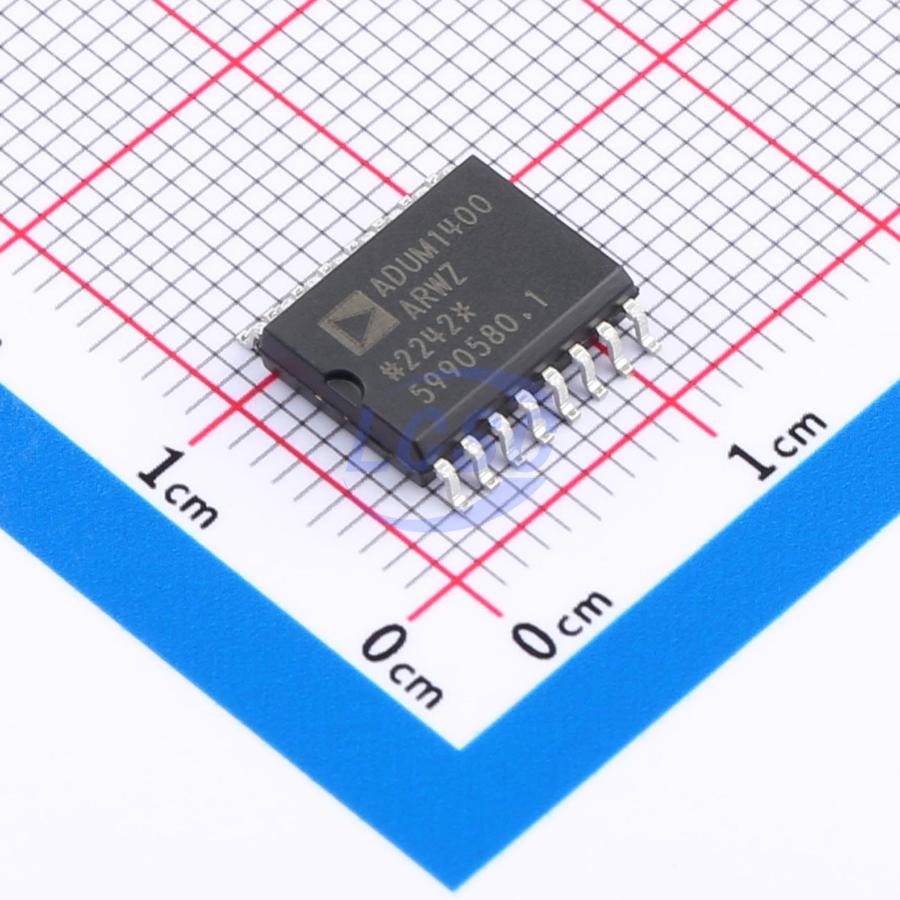

Микросхема Analog Devices ADUM1400ARWZ-RL — четырёхканальный цифровой изолятор, обеспечивающий гальваническую развязку логических сигналов между узлами схемы с разными потенциалами земли. Передача сигнала внутри микросхемы построена на магнитной связи через интегрированные катушки, а не через оптопару, что даёт стабильные временные характеристики канала и не зависит от деградации светодиода, характерной для оптронов.
Все четыре канала изолятора выполнены по стандарту 2,5 кВ и рассчитаны на работу с логическими уровнями КМОП (CMOS) как на входе, так и на выходе, поэтому микросхема подключается напрямую к цифровым линиям контроллеров и драйверов без согласующих буферов. Скорость передачи данных по каждому каналу — до 1 Мбит/с, а задержка распространения сигнала — 70 нс, что в сумме позволяет использовать микросхему в цепях с последовательными интерфейсами, ШИМ-сигналами управления и цифровыми линиями обратной связи.
Ширина минимального импульса, которую канал передаёт без искажения, — 1000 нс, что стоит учитывать при разводке схем с короткими управляющими импульсами или высокочастотной модуляцией. Питание микросхемы — в диапазоне до 2,7–5,5 В, что позволяет применять её как в чисто низковольтных схемах, так и на границе между низковольтной логикой и цепями с более высоким напряжением питания.
Корпус SOIC-16 для поверхностного монтажа сохраняет привычный шаг выводов и упрощает замену микросхемы на платах, изначально спроектированных под этот типоразмер.
Основные характеристики
- Тип: драйвер изоляторов шин данных, цифровой изолятор
- Число каналов: 4
- Способ изоляции: магнитная связь
- Напряжение изоляции: 2,5 кВ
- Уровни входа/выхода: КМОП (CMOS)
- Максимальная скорость передачи: 1 Мбит/с
- Задержка распространения сигнала: 70 нс
- Ширина импульса: 1000 нс
- Напряжение питания: 2,7…5,5 В
- Корпус: SOIC-16
- Монтаж: поверхностный (SMD)
Где применяется
- Промышленные интерфейсы: гальваническая развязка линий RS-485, CAN и других последовательных шин
- Силовая электроника: развязка управляющих сигналов ШИМ между логической частью и силовыми драйверами
- Измерительные системы: разделение цепей датчиков и цифровой обработки при разных потенциалах земли
- Медицинское и лабораторное оборудование: изоляция цифровых сигналов между пациентом и измерительной аппаратурой
