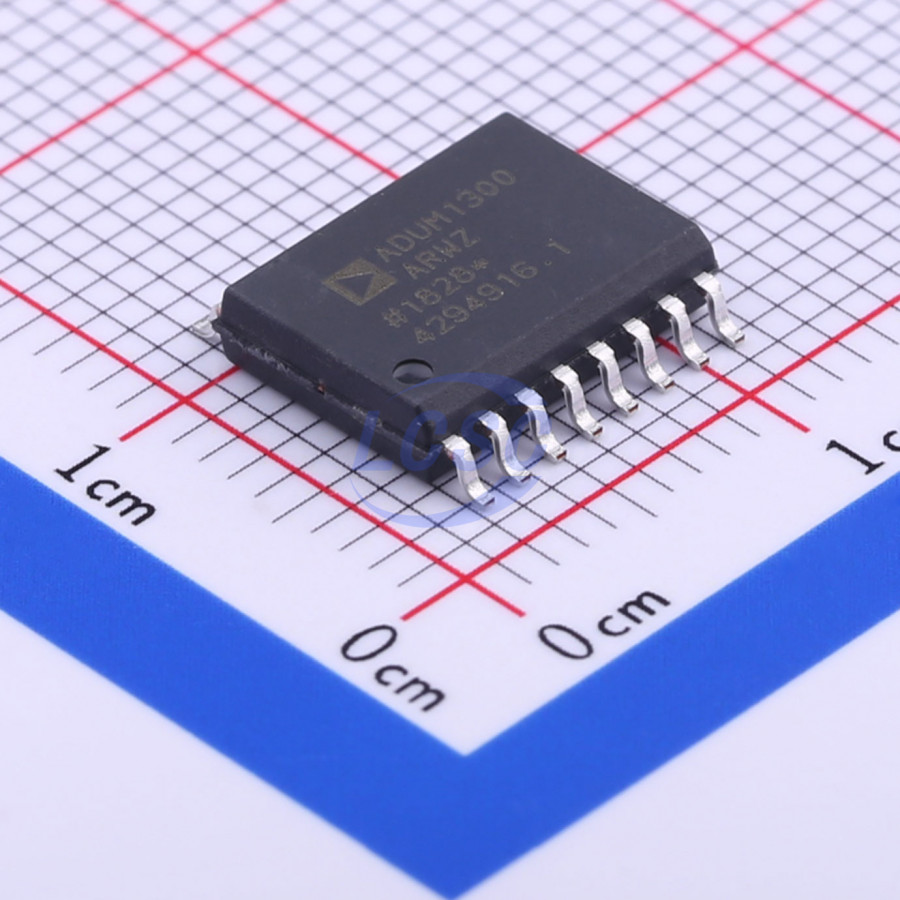

Микросхема Analog Devices ADuM1300ARWZ — цифровой изолятор с тремя независимыми каналами передачи сигналов, выполненный в корпусе SOIC-16 wide body для поверхностного монтажа. Устройство разделяет входную и выходную часть схемы гальванически и переносит логический сигнал через барьер изоляции без искажения его формы, обеспечивая напряжение изоляции до 2500 V rms между сторонами.
Все три канала передают сигналы независимо друг от друга, при этом расхождение по времени между каналами не превышает 2 нс, а искажение длительности импульса ограничено тем же значением. Такая синхронность важна, когда через изолятор одновременно проходит несколько линий одной шины и порядок переключений на выходе должен повторять порядок на входе.
Микросхема работает в диапазоне напряжения питания от 2.7 до 5.5 V, что позволяет согласовывать по разные стороны барьера узлы с логикой 3.3 В и 5 В. Максимальная скорость передачи данных достигает 90 Мбит/с, но потребление тока на канал растёт вместе со скоростью и напряжением питания: от долей миллиампера на низкой скорости до нескольких десятков миллиампер на максимальной.
Устойчивость к синфазным переходным помехам превышает 25 кВ/мкс, поэтому сигнал на выходе не искажается при быстрых скачках напряжения между изолированными сторонами схемы. Рабочий диапазон температур — от -40 до +125°C, что допускает установку микросхемы в узлы с повышенным нагревом.
Основные характеристики
- Количество каналов: 3
- Корпус: SOIC-16 wide body
- Тип монтажа: SMD
- Напряжение изоляции: 2500 V rms
- Диапазон напряжения питания: 2.7–5.5 V
- Макс. скорость передачи данных: 90 Мбит/с
- Диапазон рабочих температур: -40…+125°C
- Устойчивость к синфазным переходным помехам: >25 кВ/мкс
- Расхождение между каналами: не более 2 нс
- Искажение длительности импульса: не более 2 нс
- Ток потребления на канал при 5 V и 90 Мбит/с: до 32 мА
Где применяется
- Промышленная автоматика: гальваническая развязка сигналов управления и обратной связи между контроллером и силовой частью оборудования
- Автомобильная электроника: изоляция цифровых линий в узлах, работающих при повышенных температурах и уровне электромагнитных помех
- Интерфейсы связи: развязка нескольких линий одной шины данных при сохранении синхронности между каналами
- Драйверы силовых ключей: передача управляющих сигналов через изоляционный барьер с высокой скоростью переключения
