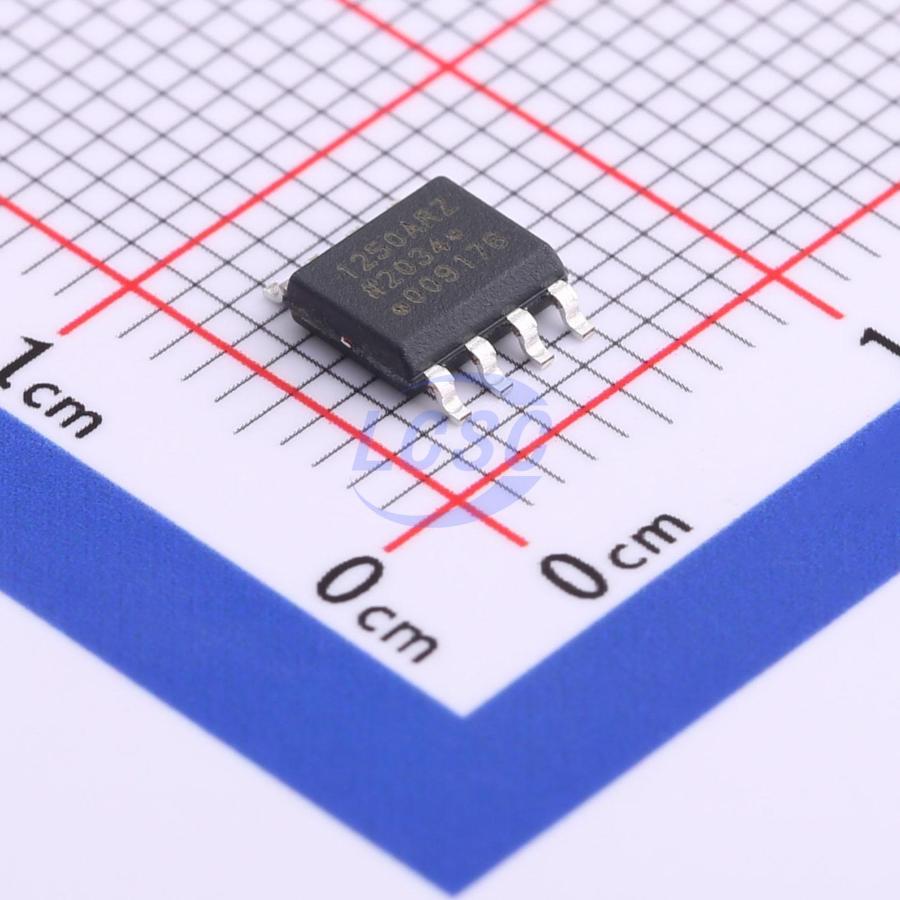

Микросхема Analog Devices ADUM1250ARZ 22+ — двухканальный цифровой изолятор для шины I2C, выполненный в корпусе 8-SOIC. Микросхема гальванически разделяет две стороны интерфейса за счёт технологии магнитной связи через встроенный трансформатор, передавая сигналы шины без прямого электрического соединения между узлами.
Оба канала двунаправленные, что соответствует природе линий SDA и SCL шины I2C: сигнал передаётся в обе стороны по одной и той же паре выводов в зависимости от того, какая сторона в данный момент управляет линией. Максимальная скорость передачи данных составляет 1 Мбит/с при частоте работы до 1000 кГц, чего достаточно для большинства режимов I2C, включая Fast-mode.
Изоляция рассчитана на напряжение 2500 В действующего значения по UL и 560 В пикового значения по VDE, а устойчивость к синфазным переходным процессам составляет не менее 25 кВ/мкс — микросхема сохраняет целостность передачи данных даже при быстрых скачках потенциала между изолированными сторонами. Каждый выход способен принимать ток стока до 30 мА, а искажение длительности импульса ограничено 145 нс и 85 нс для двух направлений передачи.
Микросхема питается напряжением от 3.0 до 5.5 В независимо на каждой стороне, при этом ток потребления на стороне с питанием 3.3 В составляет от 1.7 до 1.9 мА в типовом режиме, а на стороне с питанием 5 В — от 2.7 до 2.8 мА. Ток утечки в типовом режиме не превышает 0.01 мкА. Рабочий диапазон температур — от -40 до +105 °C, что покрывает большинство промышленных применений.
Основные характеристики
- Интерфейс: I2C
- Количество каналов: 2, оба двунаправленные
- Технология изоляции: магнитная связь (трансформаторная)
- Напряжение изоляции: 2500 В rms (UL), 560 В пик. (VDE)
- Устойчивость к синфазным переходным процессам: не менее 25 кВ/мкс
- Скорость передачи данных: 1 Мбит/с (частота работы до 1000 кГц)
- Ток стока на выходе: до 30 мА
- Искажение длительности импульса: 145 нс / 85 нс
- Напряжение питания: от 3.0 до 5.5 В на каждой стороне
- Ток потребления: 1.7–1.9 мА (3.3 В), 2.7–2.8 мА (5 В), типовые значения на сторону
- Ток утечки: 0.01 мкА (тип.), до 10 мкА (макс.)
- Рабочая температура: от -40 до +105 °C
- Корпус: 8-SOIC, длина 4.90 мм, высота 1.75 мм
- Тип монтажа: SMD
Где применяется
- Изолированные шины I2C: разделение микроконтроллера и периферии, расположенных в разных потенциальных зонах
- Промышленная автоматика: защита цифровых линий управления от наводок и разности потенциалов между блоками оборудования
- Медицинская и измерительная аппаратура: гальваническая развязка цепей, соприкасающихся с пациентом или внешними датчиками
- Мониторинг питания по шине I2C/PMBus: изоляция цифрового канала управления от силовой части источника питания
