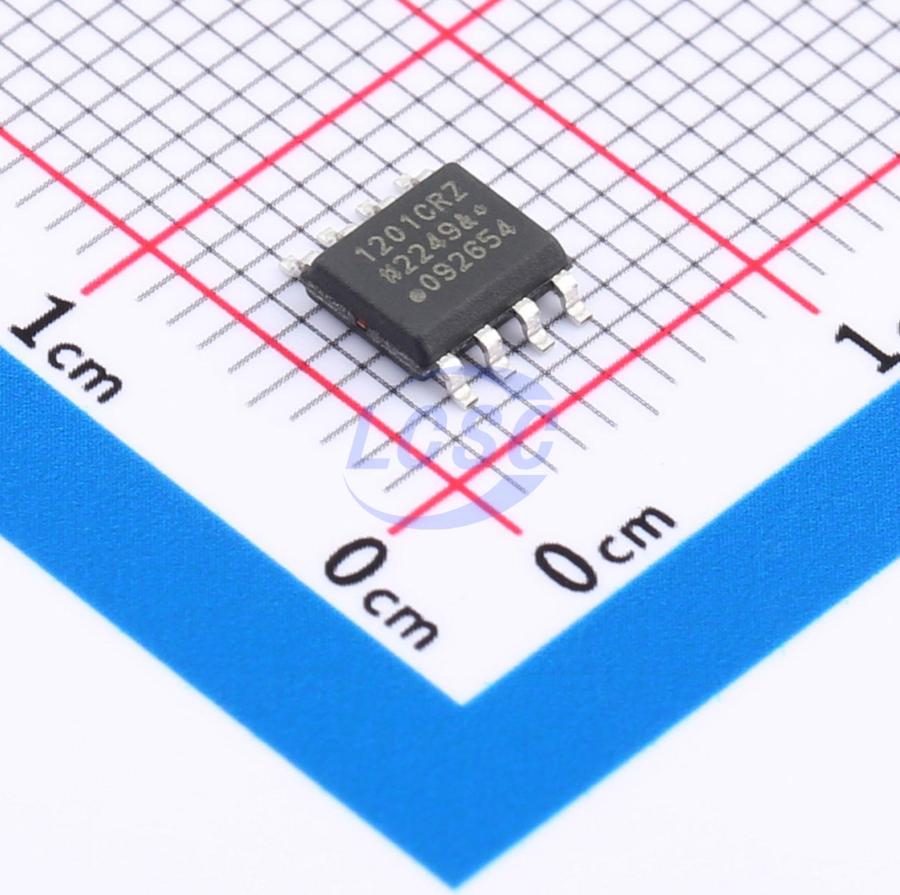

Микросхема Analog Devices ADUM1201CRZ — двухканальный цифровой изолятор в корпусе SOIC-8 narrow body для поверхностного монтажа. Микросхема гальванически разделяет сигнальные цепи по обоим каналам за счёт трансформаторной связи вместо оптопары, обеспечивая изоляцию по постоянному току между входной и выходной сторонами.
Изоляционное напряжение составляет 2500 В RMS в течение одной минуты по методике UL 1577, пиковое изоляционное напряжение (VIORM) — 560 В. Устойчивость к синфазным переходным помехам превышает 25 кВ/мкс. Микросхема имеет одобрения безопасности UL 1577, CSA Component Acceptance Notice #5A, VDE DIN EN 60747-5-2 и VDE DIN EN 60950, что подтверждает пригодность изолятора для цепей с требованиями к электробезопасности.
Напряжение питания лежит в диапазоне от 2,7 до 5,5 В, что позволяет соединять логику 3 В и 5 В по разные стороны барьера благодаря функции трансляции уровней. Максимальная скорость передачи данных — 25 Мбит/с. Ток потребления на канал составляет 2,8 мА типовое и 3,5 мА максимальное значение на скорости 10 Мбит/с, а на скорости 25 Мбит/с — 6,3 мА типовое и 8 мА максимальное; ток покоя на канал — 0,5 мА типовое и 0,6 мА максимальное значение. Изолятор поддерживает функцию обновления состояния выхода для поддержания корректности по постоянному току и работает при пониженном энергопотреблении.
Пороги логических уровней заданы относительно напряжения питания: высокий уровень — от 0,7×VDD, низкий — до 0,3×VDD. Рассогласование между каналами не превышает 3 нс, искажение длительности импульса — не более 3 нс, что обеспечивает синхронную и предсказуемую передачу сигналов по обоим каналам. Микросхема работает в диапазоне температур от -40°C до +105°C.
Основные характеристики
- Количество каналов: 2
- Корпус: SOIC-8 narrow body, монтаж SMD
- Изоляционное напряжение (RMS): 2500 В, 1 мин по UL 1577
- Пиковое изоляционное напряжение (VIORM): 560 В
- Устойчивость к синфазным переходным помехам: >25 кВ/мкс
- Напряжение питания: 2,7...5,5 В
- Диапазон рабочих температур: -40°C...+105°C
- Максимальная скорость передачи данных: 25 Мбит/с
- Ток потребления на канал при 10 Мбит/с: тип. 2,8 мА, макс. 3,5 мА
- Ток потребления на канал при 25 Мбит/с: тип. 6,3 мА, макс. 8 мА
- Ток покоя на канал: тип. 0,5 мА, макс. 0,6 мА
- Рассогласование между каналами: не более 3 нс
- Искажение длительности импульса: не более 3 нс
- Одобрения безопасности: UL 1577, CSA, VDE DIN EN 60747-5-2, VDE DIN EN 60950
Где применяется
- Промышленная автоматика: гальваническая развязка цифровых интерфейсов между управляющим контроллером и силовой частью оборудования.
- Медицинское оборудование: изоляция цепей с разными уровнями безопасности в соответствии с требованиями стандартов UL и VDE.
- Приводы и преобразователи: развязка управляющих сигналов драйверов силовых ключей от логической части схемы.
- Системы передачи данных: обмен сигналами между узлами с разным потенциалом земли без потери целостности сигнала.
