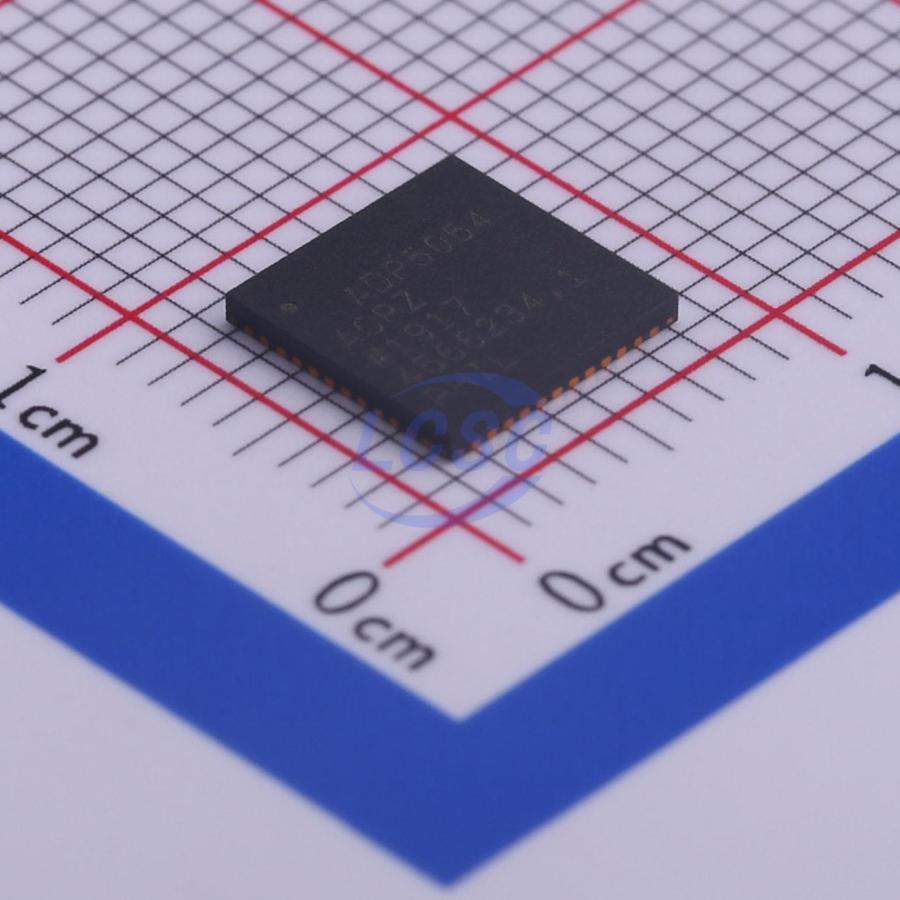

Микросхема Analog Devices ADP5054ACPZ-R7 — четырёхканальный импульсный регулятор напряжения в составе решения uPMU для многоканального питания. Одна микросхема формирует четыре независимые выходные линии с регулируемым напряжением. Корпус LFCSP-48 рассчитан на поверхностный монтаж.
Каналы различаются по току: первый и второй обеспечивают до 6 А, третий и четвёртый — до 2,5 А. Выходы можно объединять параллельно: каналы 1 и 2 вместе дают до 12 А, каналы 3 и 4 — до 5 А. Входное напряжение лежит в пределах от 4,5 до 15,5 В.
Опорное напряжение равно 0,8 В, точность выходного напряжения — ±1,5 % во всём температурном диапазоне. Режимы работы — принудительная ШИМ (FPWM) и режим пропуска импульсов (PSM). Шум на выходе — 40 мкВ (среднеквадратичное значение в полосе 10 Гц–100 кГц при 0,8 В).
Предусмотрены защита от понижения входного напряжения, от превышения тока и от перегрева. Рабочие температуры — от −40 до +125 °C, что шире, чем у многих микросхем питания общего назначения. Корпус LFCSP-48 имеет 48 выводов, поэтому для разводки нужна многослойная плата с хорошим теплоотводом.
Микросхема не заменяет линейный стабилизатор в цепях, где нужен минимальный шум: это импульсный регулятор, и его выходы требуют индуктивностей и конденсаторов для каждого канала.
Основные характеристики
Четыре выхода, токи 6, 6, 2,5 и 2,5 А, вход 4,5–15,5 В, точность ±1,5 %, корпус LFCSP-48.
Где применяется
- Сложные встраиваемые системы: несколько линий питания от одной микросхемы.
- Промышленная автоматика: рабочие температуры до +125 °C.
- Питание от шин 5, 9 и 12 В: вход 4,5–15,5 В.
- Нагрузки с повышенным током: параллельное включение каналов до 12 А.
