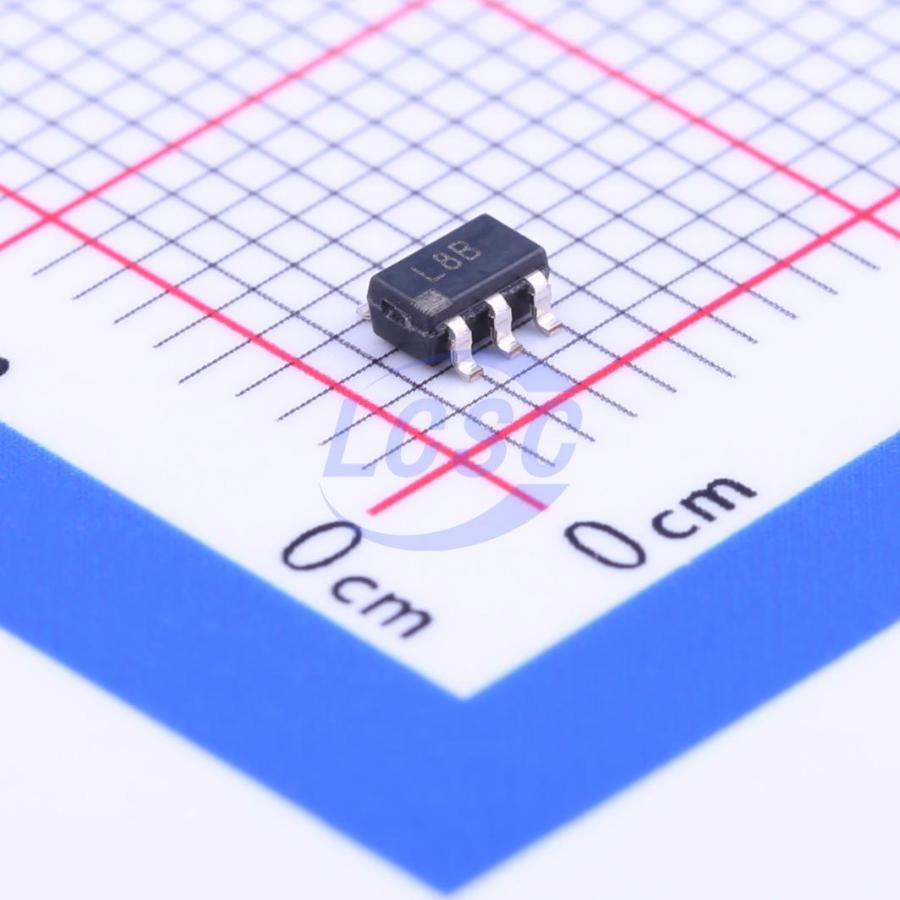

Микросхема Analog Devices ADP3330ARTZ-5-RL7 — линейный стабилизатор напряжения (LDO) с фиксированным выходом 5 В в корпусе SOT23-6. Непрерывный ток нагрузки — до 200 мА, кратковременно, в пиковом режиме, микросхема выдерживает до 300 мА. Дополнительный, шестой вывод корпуса занят функцией контроля выходного напряжения, которой нет у более простых пятивыводных стабилизаторов.
Этот вывод представляет собой компаратор с открытым стоком: он переходит в низкий уровень, если выходное напряжение проседает ниже порога, и удерживает высокий уровень при нормальной работе стабилизатора. Напряжение на выводе в активном состоянии лежит в диапазоне 0,19–0,40 В при токе стока 400 мкА, а ток утечки в закрытом состоянии не превышает 1 мкА — сигнал можно использовать для формирования сброса или индикации аварии по питанию без отдельной супервизорной микросхемы.
Стабилизатор сохраняет устойчивость с выходным конденсатором любого типа, включая многослойные керамические, без требований к минимальному эквивалентному последовательному сопротивлению. Типовое падение напряжения — 140 мВ при токе 200 мА, входное напряжение — от 2,9 до 12 В при абсолютном максимуме 16 В. Вход управления отключением имеет пороги включения 2,0 В и выключения 0,4 В, в выключенном состоянии потребление падает до значения менее 2 мкА.
Выходной шум составляет 47 мкВ RMS при установке конденсатора байпаса 10 нФ и 95 мкВ RMS без него, регулирование по входному напряжению и по нагрузке — на уровне 0,04 мВ/В и 0,04 мВ/мА соответственно. Диапазон рабочих температур перехода — от −40 до +125 °C, температура окружающей среды — от −40 до +85 °C.
Основные характеристики
- Корпус: SOT23-6
- Выходное напряжение: 5 В, фиксированное
- Максимальный выходной ток: 200 мА постоянно, 300 мА пиково
- Входное напряжение: 2,9–12 В (абсолютный максимум 16 В)
- Типовое падение напряжения: 140 мВ при токе 200 мА
- Ток в режиме отключения: менее 2 мкА
- Выходной шум: 47 мкВ RMS с конденсатором байпаса 10 нФ, 95 мкВ RMS без него
- Регулирование по входу / по нагрузке: 0,04 мВ/В и 0,04 мВ/мА
- Минимальный выходной конденсатор: 0,47 мкФ, совместим с любым типом диэлектрика
- Контроль выходного напряжения: отдельный вывод с открытым стоком, 0,19–0,40 В при 400 мкА, утечка до 1 мкА
- Диапазон температур перехода: от −40 до +125 °C
Где применяется
- Формирование сигнала сброса: вывод контроля напряжения используется для сброса микроконтроллера или логики при просадке питания без отдельной супервизорной микросхемы
- Питание аналоговых и радиочастотных цепей: низкий уровень шума на выходе подходит для чувствительных к помехам каскадов
- Портативные устройства с батарейным питанием: малое собственное потребление и режим отключения экономят заряд батареи
- Промышленная автоматика: широкий диапазон входного напряжения и рабочих температур позволяет использовать стабилизатор вне бытовой аппаратуры
