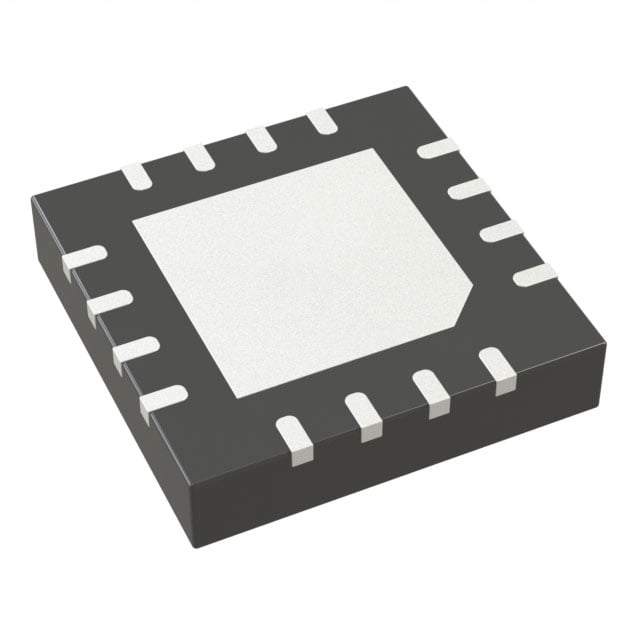

Микросхема Analog Devices ADP1755ACPZ-R7 — линейный стабилизатор напряжения (LDO) с регулируемым выходом, выполненный в корпусе 16-lead LFCSP. Входное напряжение — от 1,6 до 3,6 В, выходное регулируется в диапазоне от 0,75 до 3,3 В, максимальный выходной ток — 1,2 А.
Начальная точность установки выходного напряжения — ±1%, с учётом изменения входного напряжения, нагрузки и температуры — ±2%. Собственный шум на выходе при напряжении 0,75 В составляет 23 мкВ (среднеквадратичное значение), а коэффициент подавления пульсаций питания (PSRR) — 65 дБ на частотах 1 кГц и 10 кГц, снижаясь до 54 дБ на 100 кГц. Такое сочетание параметров важно для питания чувствительных аналоговых и радиочастотных узлов, где шум источника питания напрямую влияет на характеристики всей схемы.
Падение напряжения на регуляторе при токе нагрузки 1,2 А составляет 105 мВ, что позволяет использовать его в цепях с ограниченным запасом по входному напряжению. Ток потребления самой микросхемы меняется вместе с нагрузкой: 90 мкА без нагрузки, 400 мкА при токе нагрузки 100 мА и 1,1 мА при полной нагрузке 1,2 А. В выключенном состоянии ток потребления не превышает 2 мкА, что снижает расход энергии в устройствах с батарейным питанием, когда стабилизатор переведён в режим ожидания.
Микросхема содержит индикатор исправного выхода (power-good), логический вход разрешения работы, защиту от обратного тока, ограничение выходного тока и защиту от теплового перегрева, а также плавный запуск с внешним времязадающим конденсатором 10 нФ. Для входного и выходного конденсаторов производитель указывает керамические компоненты ёмкостью 4,7 мкФ. Рабочий диапазон температуры перехода — от -40 до +125°C, предельная температура перехода — 150°C.
Основные характеристики
- Тип выхода: регулируемый
- Диапазон входного напряжения: 1,6–3,6 В
- Диапазон выходного напряжения: 0,75–3,3 В
- Максимальный выходной ток: 1,2 А
- Начальная точность: ±1%
- Точность с учётом линии, нагрузки и температуры: ±2%
- Падение напряжения: 105 мВ при токе 1,2 А
- Ток потребления: 90 мкА без нагрузки, 400 мкА при 100 мА, 1,1 мА при 1,2 А
- Ток в выключенном состоянии: менее 2 мкА
- Выходной шум: 23 мкВ (RMS) при выходном напряжении 0,75 В
- PSRR: 65 дБ на 1 кГц, 65 дБ на 10 кГц, 54 дБ на 100 кГц
- Диапазон температуры перехода: от -40 до +125°C
- Предельная температура перехода: 150°C
- Корпус: 16-lead LFCSP
- Монтаж: SMD
Где применяется
- Питание аналоговых и РЧ-узлов: низкий уровень шума и высокий PSRR снижают влияние помех источника питания на чувствительные каскады
- Портативные устройства с батарейным питанием: низкий ток потребления в режиме ожидания и малое падение напряжения продлевают время автономной работы
- Промышленная автоматика: защита от перегрузки по току, обратного тока и перегрева повышает устойчивость узла питания
- Компактные платы с плотной компоновкой: корпус LFCSP и небольшая обвязка из керамических конденсаторов позволяют разместить стабилизатор рядом с нагрузкой
