Микросхема Analog Devices ADP150AUJZ-3.3 — линейный стабилизатор напряжения (LDO) с фиксированным выходным напряжением 3,3 В. Устройство преобразует нестабильное или повышенное входное напряжение в чистое питание для последующих каскадов схемы, поддерживая низкий уровень собственных шумов на выходе — это востребовано в узлах, чувствительных к помехам по цепи питания.
Стабилизатор работает при входном напряжении от 2,2 до 5,5 В, что позволяет запитывать его как от литиевых аккумуляторов, так и от типовых шин 3,3 или 5 В. Через встроенную схему регулирования ADP150AUJZ-3.3 удерживает выходное напряжение на уровне 3,3 В независимо от изменений тока нагрузки и входного напряжения в пределах рабочего диапазона.

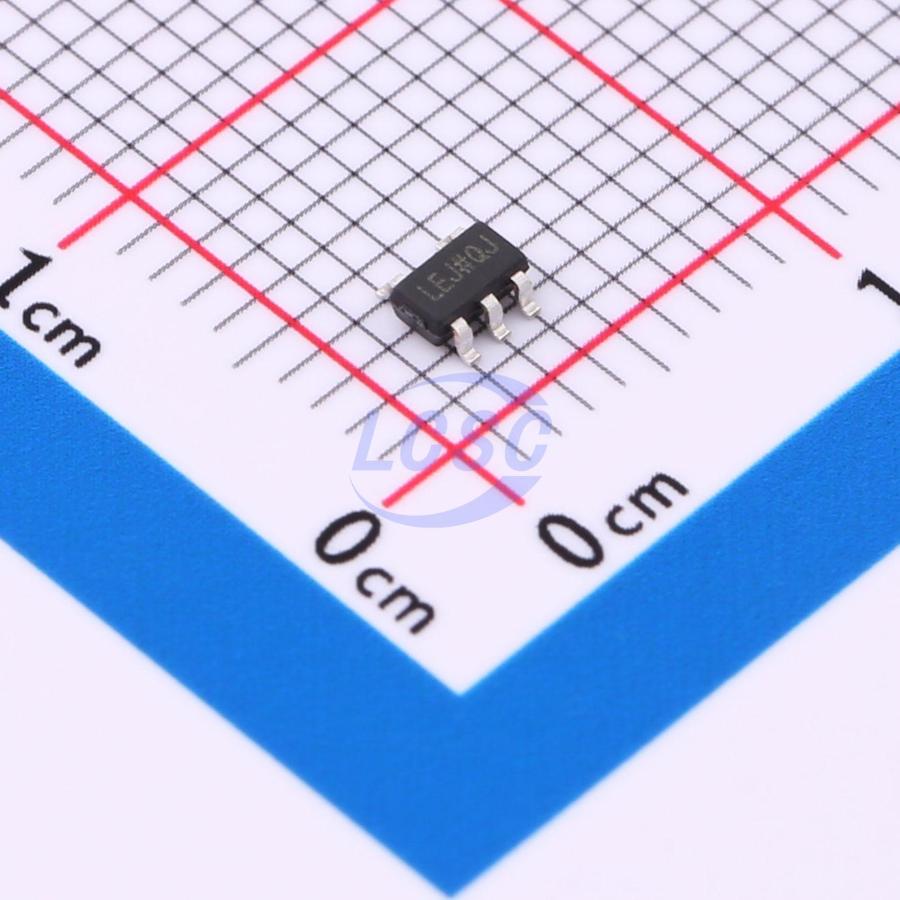

Исполнение AUJZ-3,3-R7 выполнено в корпусе TSOT23-5 для поверхностного монтажа — такой форм-фактор занимает минимум места на плате и подходит для плотной компоновки миниатюрных устройств. Диапазон рабочих температур от -40 до +125 °C допускает установку как в бытовой, так и в промышленной аппаратуре с расширенными требованиями к климатическому исполнению.
По документации производителя выходной ток стабилизатора достигает 150 мА, чего достаточно для питания отдельных аналоговых узлов, датчиков и маломощной логики. Малое количество внешних компонентов — как правило, входной и выходной конденсаторы — упрощает разводку платы вокруг микросхемы.
Основные характеристики
- Выходное напряжение: 3,3 В (фиксированное)
- Диапазон входного напряжения: 2,2–5,5 В
- Максимальный выходной ток: 150 мА
- Корпус: TSOT23-5
- Монтаж: поверхностный (SMT)
- Рабочая температура: от -40 до +125 °C
Где применяется
- Портативная электроника: питание аналоговых каскадов и датчиков от аккумулятора с ограничением по шумам
- Радиочастотные модули: развязка чувствительных цепей от общей шины питания устройства
- Измерительная и сенсорная аппаратура: стабильное опорное питание для АЦП и прецизионных схем
- Встраиваемые системы: локальное питание периферии микроконтроллера отдельно от силовых цепей
