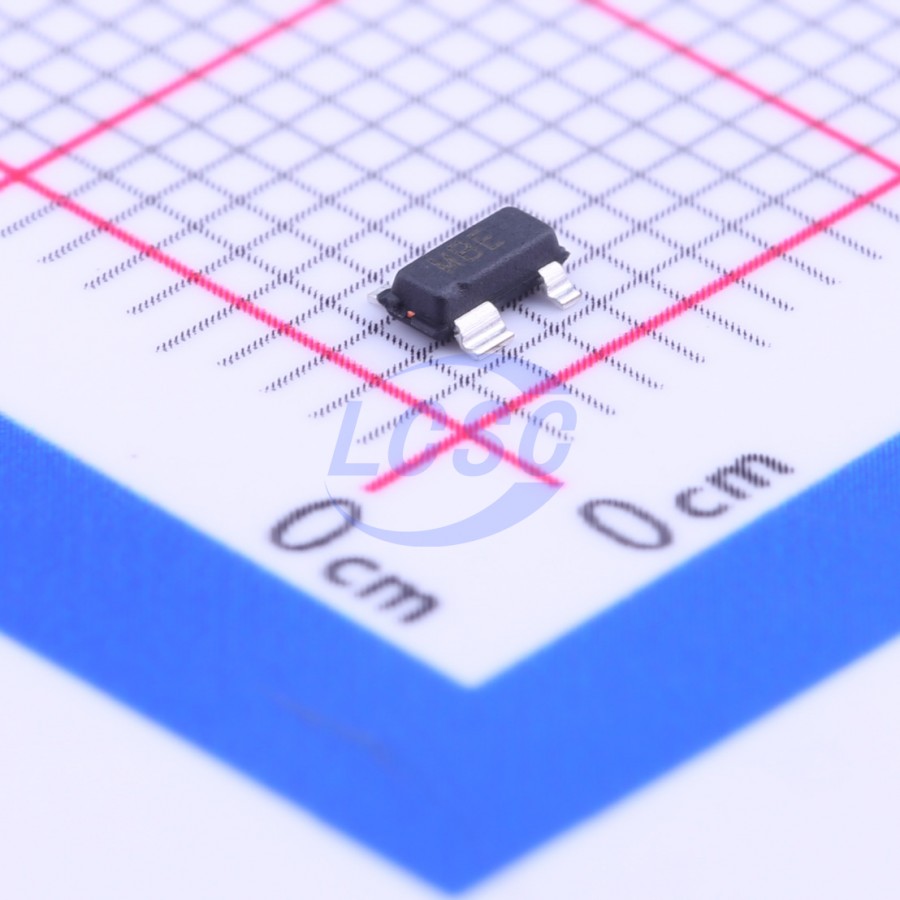

Микросхема Analog Devices ADM811SARTZ — супервизор питания микропроцессорных систем с активным низким уровнем выходного сигнала сброса. Микросхема отслеживает напряжение основной шины питания и удерживает сигнал сброса в активном состоянии, пока напряжение не поднимется выше порога и не продержится на этом уровне заданное время, после чего сброс снимается и процессор начинает штатную работу.
Порог срабатывания составляет 2,93 В (в пределах 2,88–2,98 В) с температурным коэффициентом 30 ppm/°C, что обеспечивает стабильность порога во всём рабочем диапазоне температур. Время удержания сигнала сброса после восстановления питания — не менее 140 мс, этого достаточно, чтобы тактовый генератор и периферия процессора успели стабилизироваться до снятия сброса.
Микросхема реагирует на кратковременные провалы напряжения питания длительностью от 20 мкс — более короткие помехи не вызывают ложного срабатывания. Задержка между падением напряжения питания и появлением сигнала сброса также составляет 20 мкс. Гарантированный уровень выходного сигнала сохраняется вплоть до снижения питания до 1 В, поэтому сброс остаётся достоверным даже при глубокой просадке напряжения.
Ток потребления — 5 мкА в типовом режиме и не более 10 мкА в худшем случае, что важно для устройств с батарейным питанием. Диапазон напряжения питания — от 1,0 до 5,5 В, рабочая температура — от -40°C до +85°C. Микросхема выпускается в компактном корпусе SOT-143-4 для поверхностного монтажа.
Основные характеристики
- Функция: супервизор питания, выход сброса — активный низкий уровень
- Порог срабатывания (тип.): 2,93 В
- Порог срабатывания (мин./макс.): 2,88 В / 2,98 В
- Температурный коэффициент порога: 30 ppm/°C
- Минимальное время удержания сброса: 140 мс
- Устойчивость к провалам напряжения: от 20 мкс
- Задержка сброса при просадке питания: 20 мкс
- Гарантированный уровень сброса при снижении питания: до 1 В
- Ток потребления: 5 мкА (тип.), 10 мкА (макс.)
- Напряжение питания: от 1,0 до 5,5 В
- Рабочая температура: от -40°C до +85°C
- Корпус: SOT-143-4, монтаж SMD
Где применяется
- Встраиваемые контроллеры: корректный запуск процессора после подачи питания и защита от старта на нестабильном напряжении
- Устройства с батарейным питанием: контроль разряда батареи благодаря низкому собственному потреблению
- Промышленная автоматика: работа в шкафах управления с сетями, подверженными просадкам и колебаниям напряжения
- Периферийные модули: защита от сбоев при кратковременных провалах питания на общей шине
