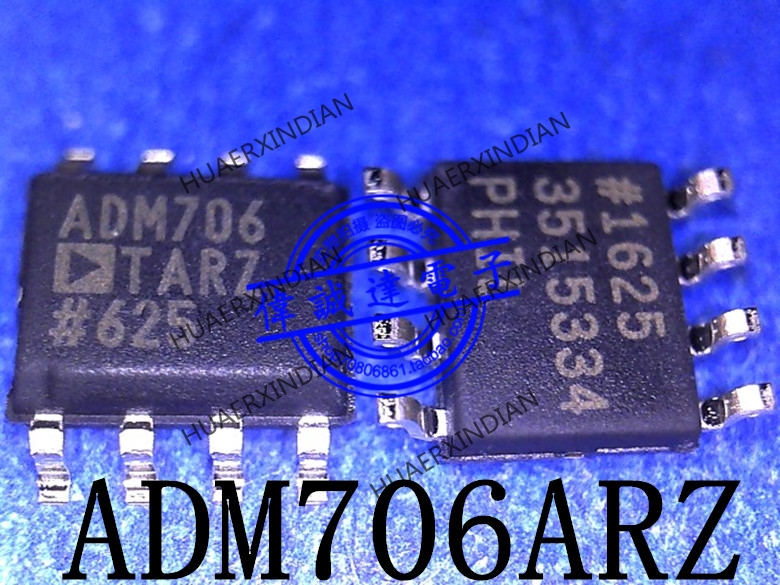

Микросхема Analog Devices ADM706ARZ — супервизор питания микропроцессора в корпусе SO-8 для поверхностного монтажа. Она объединяет в одном корпусе три функции: контроль напряжения питания с формированием сигнала сброса, сторожевой таймер и вход ручного сброса. Микросхема работает при напряжении питания от 1,0 до 5,5 В; типовой ток потребления составляет 190 мкА, максимальный — 250 мкА.
Сигнал сброса активен низким уровнем. По документации номинальный порог срабатывания равен 4,4 В, а задержка сброса после восстановления питания — 200 мс. Выход сброса остаётся в определённом состоянии при напряжении питания вплоть до 1 В: при Vcc = 1 В он удерживает низкий уровень не выше 0,3 В при токе втекания 50 мкА, при Vcc = 1,2 В — те же 0,3 В при токе 100 мкА. Благодаря этому процессор не получает неопределённого сигнала на выходе в момент включения и выключения питания.
Период срабатывания сторожевого таймера лежит в пределах от 1,00 до 2,25 с, типовое значение — 1,60 с. Таймер отключается, если вход WDI оставлен свободным или подключён к буферу с третьим состоянием. Ток входа WDI при высоком уровне составляет от 50 до 150 мкА, при низком — от −150 до −50 мкА. Вход ручного сброса MR совместим с уровнями TTL и CMOS и имеет подавление дребезга: порог низкого уровня 0,8 В, высокого — 2,0 В, встроенная подтяжка типично даёт 250 мкА (от 100 до 600 мкА).
Кроме того, в микросхеме есть компаратор контроля отказа питания: порог входа PFI типично равен 1,25 В (от 1,2 до 1,3 В), опорное напряжение — 1,25 В. Пределы применения задают рабочий диапазон температур от −40 до +85 °C, допустимое напряжение на входах от −0,3 В до Vcc + 0,3 В, рассеиваемая мощность корпуса 470 мВт и тепловое сопротивление 110 °C/Вт. Температура пайки выводов — не выше 300 °C в течение 10 с.
Основные характеристики
Питание 1,0–5,5 В, ток типично 190 мкА. Порог сброса 4,4 В, сторожевой таймер 1,0–2,25 с, корпус SO-8. Рабочий диапазон от −40 до +85 °C.
Где применяется
- Микроконтроллерные платы: формирование сброса при включении и просадках питания.
- Устройства с программным управлением: перезапуск процессора сторожевым таймером при зависании программы.
- Оборудование с кнопкой сброса: вход MR с подавлением дребезга без внешних элементов.
- Системы с контролем сетевого питания: вход PFI с порогом 1,25 В для раннего предупреждения о пропадании питания.
