Микросхема Analog Devices ADM706ANZ — схема контроля напряжения питания микропроцессора, рассчитанная на 3-вольтовые цифровые системы. Микросхема отслеживает уровень напряжения на выводе Vcc и формирует сигнал сброса, если оно опускается ниже установленного порога, тем самым защищая микропроцессор и связанную с ним логику от работы при недостаточном или нестабильном питании.
Кроме контроля напряжения питания, микросхема содержит сторожевой таймер и отдельный вход ручного сброса MR. Сторожевой таймер формирует сигнал WDO, если импульсы на входе WDI не поступают в течение заданного интервала — так обнаруживается зависание программы микропроцессора и инициируется перезапуск системы без участия оператора. Вход MR позволяет вызвать сброс принудительно, например от внешней кнопки.
Отдельный канал PFI/PFO следит за дополнительным напряжением — выходом резервного источника питания или сигналом раннего предупреждения о пропадании сети. Когда напряжение на входе PFI опускается ниже порога, на выходе PFO появляется предупреждающий сигнал, по которому система успевает сохранить данные до полного сброса.

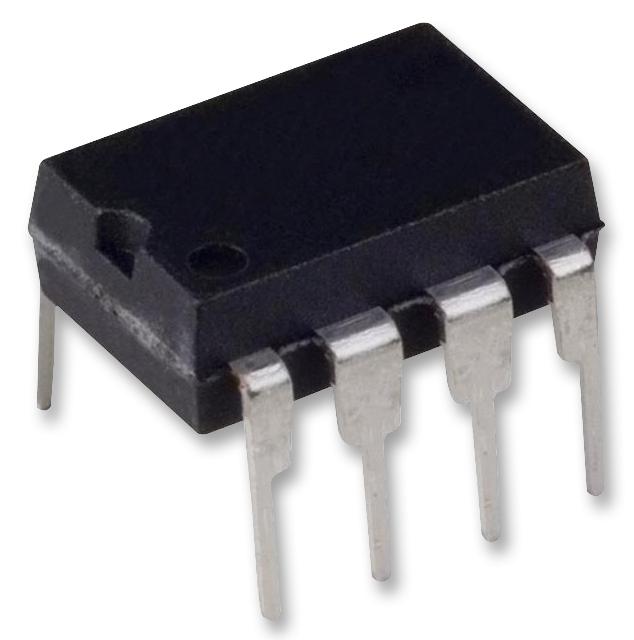

Исполнение ADM706ANZ выпускается в корпусе DIP-8 и рассчитано на рабочий диапазон температур от -40 до +85 °C, что допускает установку вне помещений с климат-контролем.
Основные характеристики
- Диапазон рабочего напряжения питания: 1,0–5,5 В
- Порог контроля напряжения: 4,40 В (4,25–4,50 В)
- Гистерезис порога сброса: 40 мВ
- Длительность импульса сброса: 200 мс (160–280 мс)
- Период таймаута сторожевого таймера: 1,60 с (1,00–2,25 с)
- Порог срабатывания входа PFI: 1,25 В
- Корпус: DIP-8
- Диапазон рабочих температур: от -40 до +85 °C
Где применяется
- Промышленные контроллеры: защита микропроцессора от сбоев при просадках сетевого питания
- Встраиваемые системы: автоматический перезапуск при зависании программы через сторожевой таймер
- Оборудование с резервным питанием: контроль основного и резервного источников через канал PFI/PFO
- Узлы с внешней кнопкой сброса: подключение к входу MR для принудительного перезапуска системы
