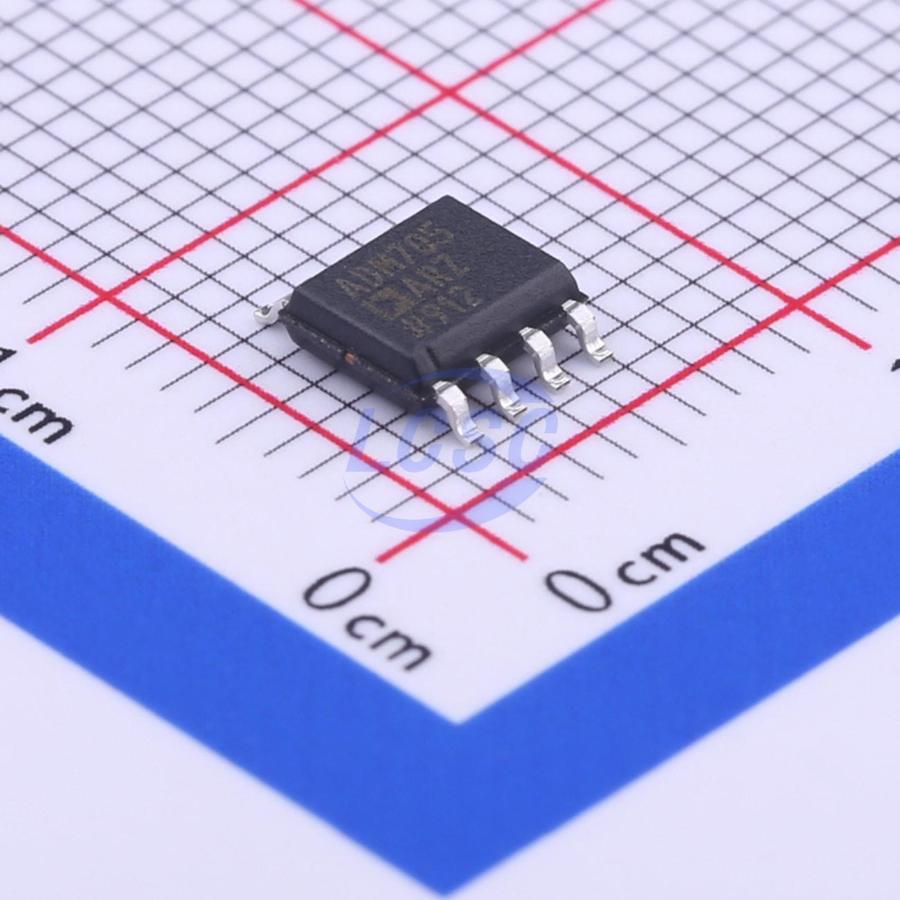

Микросхема Analog Devices ADM705ARZ — супервизор микропроцессора, который следит за напряжением питания и выдаёт сигнал сброса. Номинальный порог срабатывания составляет 4,65 В, выход сброса активен низким уровнем. Кроме этого, у микросхемы есть вход ручного сброса, поэтому процессор можно перезапустить не только по просадке питания, но и внешней кнопкой или сигналом.
Микросхема контролирует одно напряжение. Время задержки сигнала сброса составляет 200 мс: после возвращения питания выше порога процессор удерживается в состоянии сброса, пока напряжение и тактирование не установятся. Диапазон напряжения питания — от 1 до 5,5 В, температурный диапазон — от -40 до 85 °C. Корпус SOIC-8 рассчитан на поверхностный монтаж, уровень чувствительности к влаге — MSL 1, то есть без ограничения по времени выдержки перед пайкой.
Порог 4,65 В делает это исполнение подходящим для схем с питанием 5 В с допуском на просадку. Для систем с другим номиналом питания нужен вариант с иным порогом, поэтому перед заказом стоит сверить уровень срабатывания с требованиями процессора. Автомобильная квалификация в данных не заявлена.
Основные характеристики
Супервизор на одно напряжение, порог 4,65 В, сброс активным низким уровнем с ручным входом, задержка 200 мс. Корпус SOIC-8.
Где применяется
- Системы на микроконтроллерах с питанием 5 В: сброс при просадке питания защищает от неопределённого состояния процессора.
- Устройства с ручным перезапуском: вход ручного сброса позволяет перезапускать схему без отключения питания.
- Промышленные платы: диапазон от -40 до 85 °C покрывает большинство отапливаемых и неотапливаемых помещений.
- Серийный монтаж: корпус SOIC-8 подходит для поверхностной установки.
