Микросхема Analog Devices ADM3232EARNZ — приёмопередатчик интерфейса RS-232, предназначенный для согласования логических уровней микроконтроллера или процессора с уровнями последовательного порта. В состав микросхемы входят два приёмника и два передатчика, что позволяет обслуживать полнодуплексный канал RS-232 одним корпусом без дополнительных буферных микросхем.
Формирование двуполярных напряжений RS-232 микросхема выполняет встроенным зарядовым насосом на внешних конденсаторах, получая питание от единственного источника 3,3 В. Это исключает необходимость в отдельном источнике отрицательного напряжения и упрощает разводку платы там, где основная логика уже работает от 3,3 В, а не от привычных для старых схем 5 В.
Ток потребления в рабочем режиме не превышает 400 мкА, что даёт заметный запас по энергопотреблению в устройствах с батарейным питанием и позволяет держать интерфейс постоянно включённым, не закладывая отдельный режим энергосбережения только ради порта RS-232. Выходы передатчиков и входы приёмников устойчивы к электростатическим разрядам, поэтому линии, выведенные на внешний разъём, переносят подключение и отключение кабеля без дополнительных защитных цепей на плате.

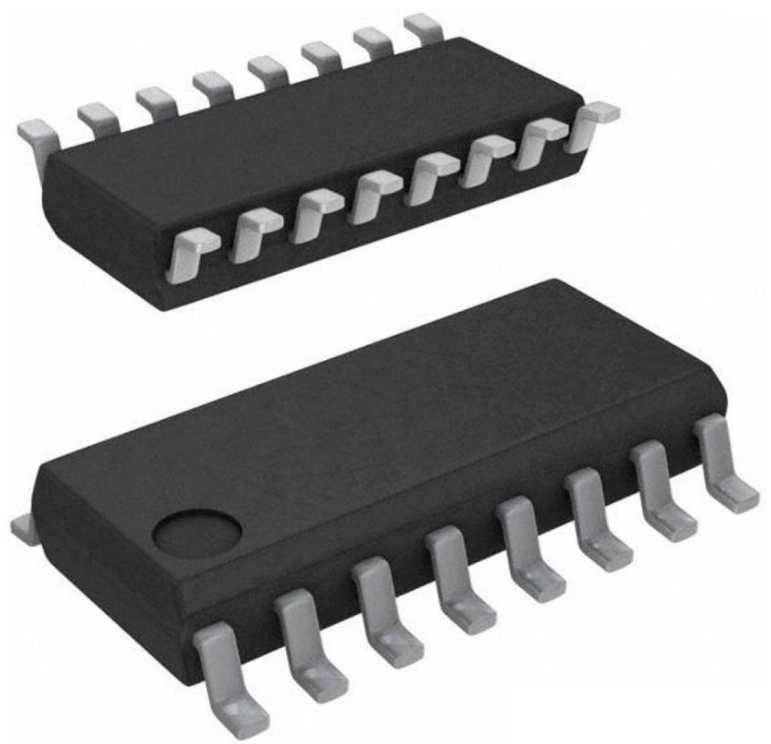

Корпус SOIC-16 с шагом выводов для поверхностного монтажа рассчитан на автоматизированную сборку и подходит для плат, где место под интерфейсный узел ограничено, а сборка из отдельных микросхем приёмника и передатчика избыточна по количеству компонентов и площади.
Основные характеристики
- Тип: приёмопередатчик RS-232
- Количество контактов: 16
- Корпус: SOIC-16
- Тип монтажа: поверхностный (SMD)
- Напряжение питания: 3,3 В
- Ток потребления: 400 мкА
Где применяется
- Промышленная автоматика: подключение контроллеров и панелей оператора по интерфейсу RS-232 в шкафах с питанием 3,3 В
- Измерительное оборудование: связь приборов с компьютером через последовательный порт при низком энергопотреблении узла интерфейса
- Портативные устройства связи: организация служебного порта диагностики или настройки без отдельного источника питания интерфейса
- Встраиваемые системы: замена дискретной обвязки из отдельных приёмников и передатчиков одной микросхемой в компактном корпусе
