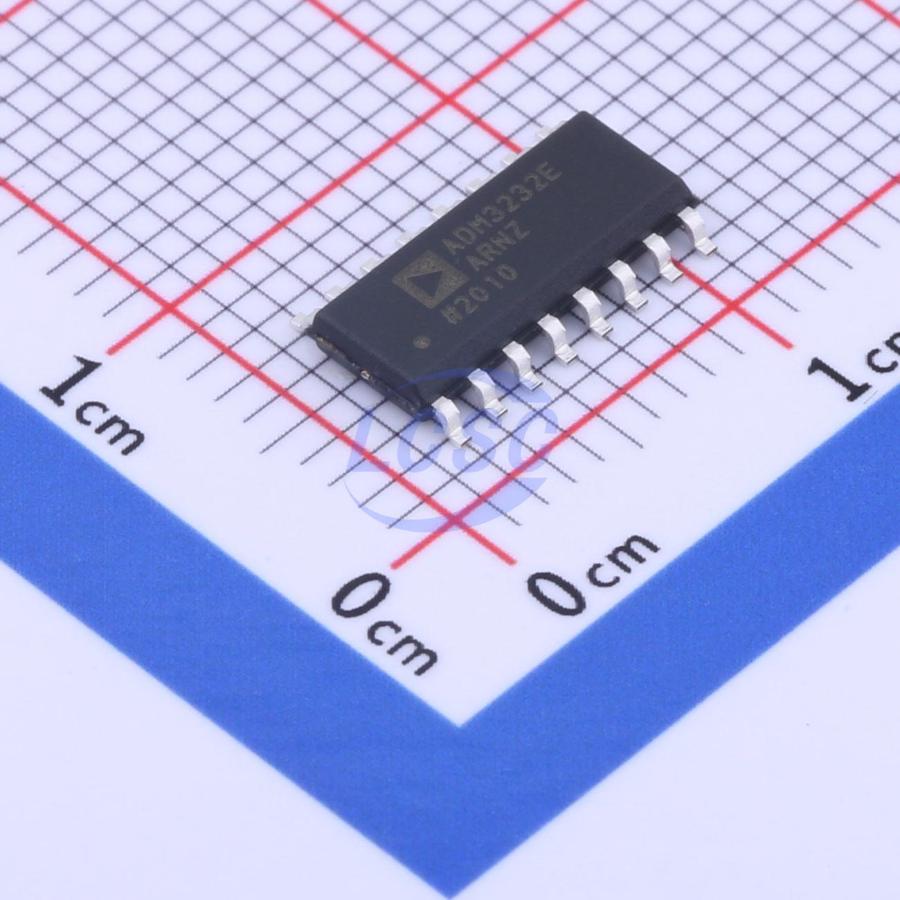

Микросхема Analog Devices ADM3232EARNZ-REEL7 — сдвоенный приёмопередатчик интерфейса RS-232 в корпусе SO-16 на 16 выводов. Микросхема содержит два независимых канала передачи и два канала приёма, встроенную схему накачки заряда для формирования напряжений RS-232 из низковольтного питания и работает от единственного источника напряжением от 3,0 до 5,5 В при токе потребления не более 3 мА.
Для формирования уровней RS-232 используются четыре внешних конденсатора номиналом 0,1 мкФ — отдельный преобразователь напряжения на плате не требуется. Скорость передачи данных достигает 460 кбит/с, скорость нарастания выходного сигнала регулируется в пределах от 5,5 до 30 В/мкс (типовое значение 10 В/мкс), что соответствует требованиям стандарта RS-232 по форме фронтов на линии.
Приёмники микросхемы принимают сигнал в расширенном диапазоне входных напряжений от -30 В до +30 В и имеют пороги переключения от 0,6–1,2 В (низкий уровень) до 1,6–2,4 В (высокий уровень), что обеспечивает устойчивый приём при просадках уровня на длинных кабельных линиях. Выходы передатчиков нагружены на сопротивление 300 Ом и выдают размах напряжения от ±3,7 до ±5,2 В при типовом значении ±5,0 В, ток короткого замыкания выхода ограничен на уровне ±15 мА.
Микросхема защищена от электростатических разрядов на линиях RS-232: ±15 кВ при воздушном разряде и ±8 кВ при контактном разряде, что важно для портов, выведенных на внешние разъёмы оборудования. Рабочий диапазон температур — от -40°C до +85°C, максимальная рассеиваемая мощность — 450 мВт.
Основные характеристики
- Корпус: SO-16, 16 выводов
- Напряжение питания: от 3,0 до 5,5 В
- Ток потребления: до 3 мА
- Скорость передачи данных: до 460 кбит/с
- Внешние конденсаторы накачки заряда: 0,1 мкФ
- Диапазон входных напряжений RS-232: от -30 В до +30 В
- Размах выходного напряжения RS-232: от ±3,7 до ±5,2 В (типовое ±5,0 В)
- Выходное сопротивление RS-232: 300 Ом
- Скорость нарастания выходного сигнала: от 5,5 до 30 В/мкс
- Защита от ЭСР на линиях RS-232: ±15 кВ (воздушный разряд), ±8 кВ (контактный разряд)
- Рабочая температура: от -40°C до +85°C
- Максимальная рассеиваемая мощность: 450 мВт
Где применяется
- Промышленные контроллеры и ПЛК: организация служебного порта RS-232 для настройки и диагностики оборудования
- Портативные измерительные приборы: низкое напряжение питания и ток потребления до 3 мА при автономной работе
- Оборудование с длинными кабельными линиями: широкий диапазон входных напряжений и защита от ЭСР на внешних разъёмах
- Модернизация оборудования с интерфейсом RS-232: два приёмника и два передатчика в одном корпусе без дополнительных внешних компонентов, кроме конденсаторов накачки
