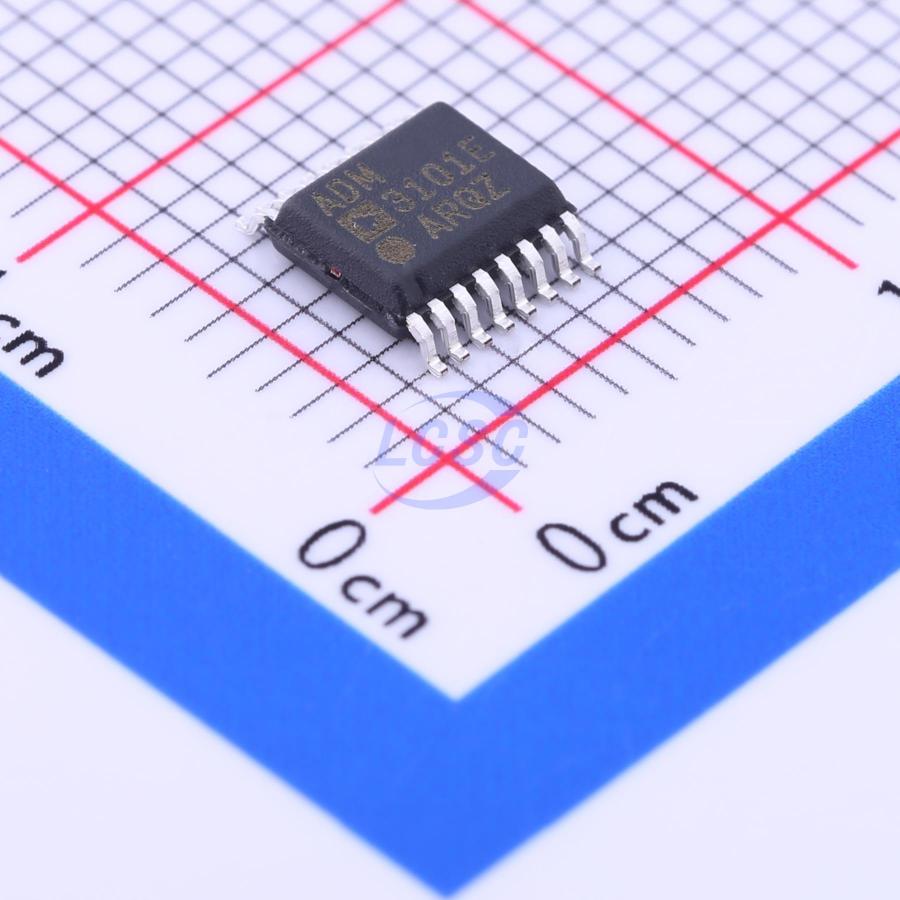

Микросхема Analog Devices ADM3101EARQZ — одноканальный интерфейсный преобразователь уровней для последовательной связи по стандарту RS-232 с пониженным энергопотреблением. Заводское обозначение поставки — ADM3101EARQZ-REEL, то есть микросхема идёт на ленте. Корпус 16-выводной QSOP для поверхностного монтажа. Схема преобразует логические уровни в уровни линии RS-232 и обратно, поэтому отдельный источник двуполярного питания для линии не нужен.
Питание однополярное, номинально 3,3 В, допустимый диапазон от 3,0 до 5,5 В. Необходимые для линии напряжения формирует встроенная схема накачки заряда, для неё снаружи нужны четыре конденсатора по 0,1 мкФ с рабочим напряжением 16 В. Потребляемый ток без нагрузки — 1,5 мА типовое и 2,6 мА максимальное, с нагрузкой — 5 мА типовое и 7 мА максимальное. Для портативных устройств это существенно, но учтите, что при максимальном токе нагрузки потребление выше типовых значений.
Передатчик выдаёт размах выходного напряжения до ±5,7 В, выходное сопротивление равно 300 Ом, ток короткого замыкания ограничен значением ±15 мА. Входное сопротивление приёмника по линии RS-232 типовое 5 кОм, пороги переключения: нижний от 0,6 до 1,3 В, верхний от 1,6 до 2,4 В. Логические входы со стороны контроллера при питании 3,3 В переключаются по порогам 0,6 В (низкий уровень) и 1,4 В (высокий), при 5 В — по 0,8 и 2,0 В. Выход КМОП в высоком состоянии не ниже Vcc − 0,6 В, в низком не выше 0,4 В.
Выводы линии защищены от электростатических разрядов: ±15 кВ при воздушном разряде. Рабочий диапазон температур — от −40 до +85 °C.
Основные характеристики
Один канал RS-232, питание 3,0–5,5 В, размах выхода передатчика до ±5,7 В, защита выводов линии ±15 кВ, корпус 16-выводной QSOP, температуры −40…+85 °C.
Где применяется
- Портативные приборы: низкий ток потребления и питание от 3,3 В подходят для устройств с автономным питанием.
- Порты RS-232 контроллеров: микросхема согласует логические уровни микроконтроллера с уровнями линии.
- Сервисные и отладочные интерфейсы: защита от электростатических разрядов важна для разъёмов, к которым подключают кабель вручную.
- Компактные платы: корпус QSOP с шагом выводов под плотный монтаж.
