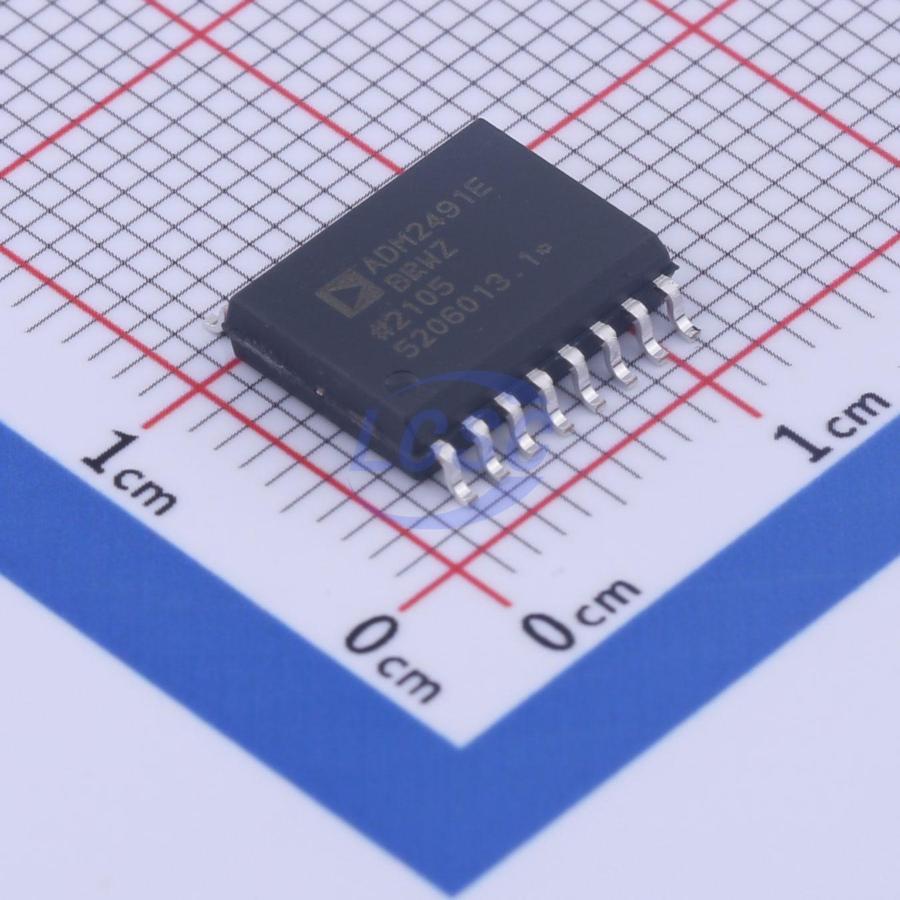

Микросхема Analog Devices ADM2491EBRWZ-REEL7 — изолированный приёмопередатчик интерфейсов RS-485 и RS-422 в широком корпусе SOIC-16. Он содержит один передатчик и один приёмник, работает в полудуплексном и дуплексном режимах и рассчитан на скорость до 16 Мбит/с. Гальваническая развязка встроена в корпус, отдельная микросхема изолятора не нужна.
Напряжение изоляции — 5000 В (среднеквадратичное) в течение 1 минуты по UL1577, пиковое рабочее напряжение усиленной изоляции — 849 В. Питание — от 3 до 5,5 В. Пороги логических входов привязаны к питанию логической стороны: низкий уровень — 0,25 × VDD1, высокий — 0,7 × VDD1. К шине можно подключить до 32 узлов.
Дифференциальное выходное напряжение передатчика — от 1,5 до 5,0 В на нагрузке 54 Ом и от 2,0 до 5,0 В на нагрузке 100 Ом. Приёмник имеет отказоустойчивость при обрыве линии (open-circuit fail-safe). Защита от электростатического разряда — ±8 кВ (HBM). Соответствие стандартам: ANSI TIA/EIA RS-485-A-1998 и ISO 8482:1987(E).
Ток потребления зависит от скорости. На стороне шины типовой ток при 2 Мбит/с — 4,0 мА, максимальный при 16 Мбит/с — 50 мА. На логической стороне — 3,0 мА при 2 Мбит/с и 6 мА при 16 Мбит/с. Рабочий диапазон температур — от –40 до +85 °C.
Основные характеристики
Изолированный RS-485/RS-422, до 16 Мбит/с, изоляция 5000 В за 1 минуту, питание от 3 до 5,5 В, до 32 узлов.
Где применяется
- Промышленные сети RS-485: изоляция защищает порт контроллера от помех и разности потенциалов земли.
- Длинные линии связи: диф. выход 1,5 В на 54 Ом соответствует требованиям стандарта.
- Многоузловые шины: подключение до 32 устройств.
- Дуплексные и полудуплексные каналы: оба режима поддерживаются одной микросхемой.
