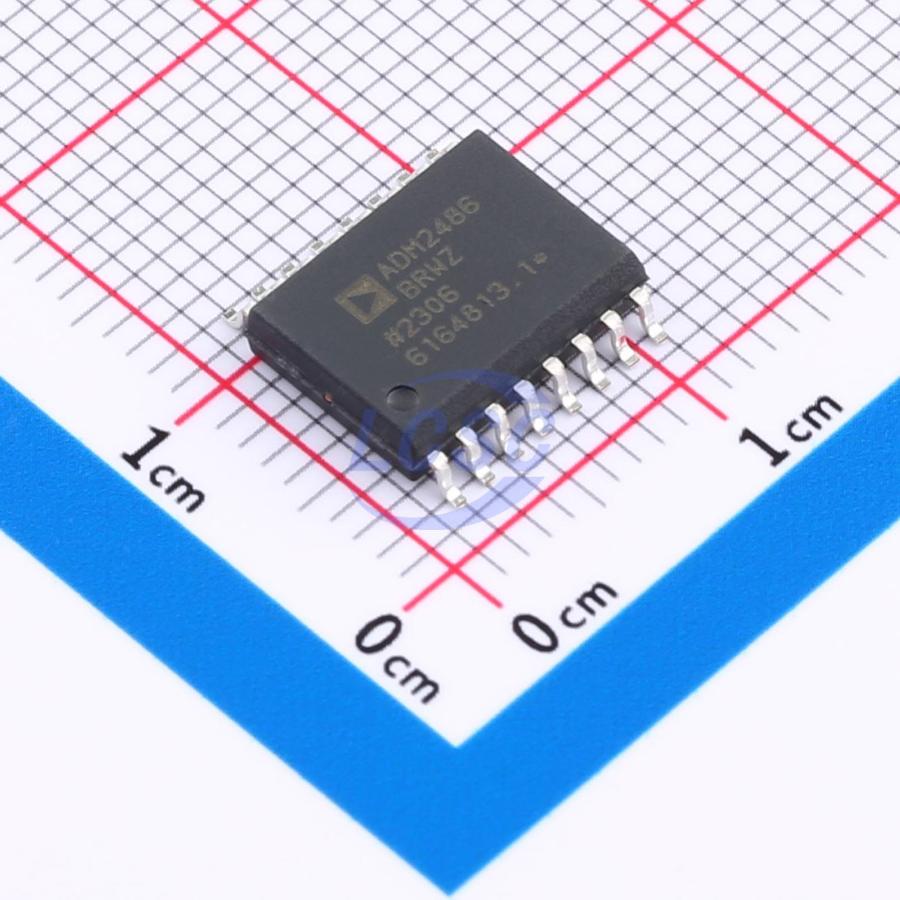

Микросхема Analog Devices ADM2486BRWZ — изолированный приёмопередатчик интерфейсов RS-422 и RS-485 с гальванической развязкой сигнальных цепей от логической части. Развязка построена на магнитной связи, поэтому между шиной передачи данных и стороной контроллера нет прямого электрического контакта, а напряжение изоляции выдерживает 2500 В переменного тока. Приёмопередатчик работает в полудуплексном режиме на одной паре проводов и рассчитан на подключение к общей шине с несколькими узлами.
Скорость передачи данных достигает 20 Мбит/с. Задержка распространения сигнала не превышает 55 нс как при переключении из низкого уровня в высокий, так и в обратную сторону, а искажение длительности импульса ограничено 5 нс. Время нарастания и спада выходного сигнала составляет 5 нс. Такие параметры позволяют сохранить форму и синхронность импульсов на скоростях, близких к максимальной для стандарта RS-485.
Устойчивость к синфазным помехам, возникающим на границе гальванической развязки, характеризуется минимальной скоростью нарастания синфазного напряжения 25 кВ/мкс — микросхема сохраняет работоспособность при быстрых перепадах потенциала между сторонами. Напряжение питания логической стороны — 3,3 В при поддержке линейки от 3 до 5 В, что позволяет подключать микросхему как к современным цифровым платформам, так и к более старым 5-вольтовым схемам.
Рабочий диапазон температур — от -40°C до +85°C, микросхема выпускается в корпусе SO16 шириной 7,5 мм для поверхностного монтажа.
Основные характеристики
- Тип канала: двунаправленный, изоляция на магнитной связи
- Стандарт интерфейса: RS-422, RS-485
- Режим работы: полудуплекс
- Скорость передачи данных: 20 Мбит/с
- Число приёмников/передатчиков: 1/1
- Задержка распространения (нарастание/спад): 55 нс / 55 нс
- Искажение длительности импульса: не более 5 нс
- Время нарастания/спада сигнала: 5 нс / 5 нс
- Устойчивость к синфазным перепадам: 25 кВ/мкс
- Напряжение изоляции: 2500 В (действующее значение)
- Напряжение питания: 3,3 В (диапазон 3–5 В)
- Рабочая температура: от -40°C до +85°C
- Корпус: SO16, монтаж SMD
Где применяется
- Промышленные сети RS-485: обмен данными между контроллерами и датчиками на протяжённых линиях с общей шиной
- Оборудование с гальванической развязкой по требованиям безопасности: разделение силовой и логической части там, где недопустим прямой электрический контакт
- Системы с разнородным электропитанием: соединение узлов, запитанных от независимых и потенциально несинхронных источников
- Диспетчерские и телеметрические системы: передача данных в условиях повышенных электромагнитных помех
