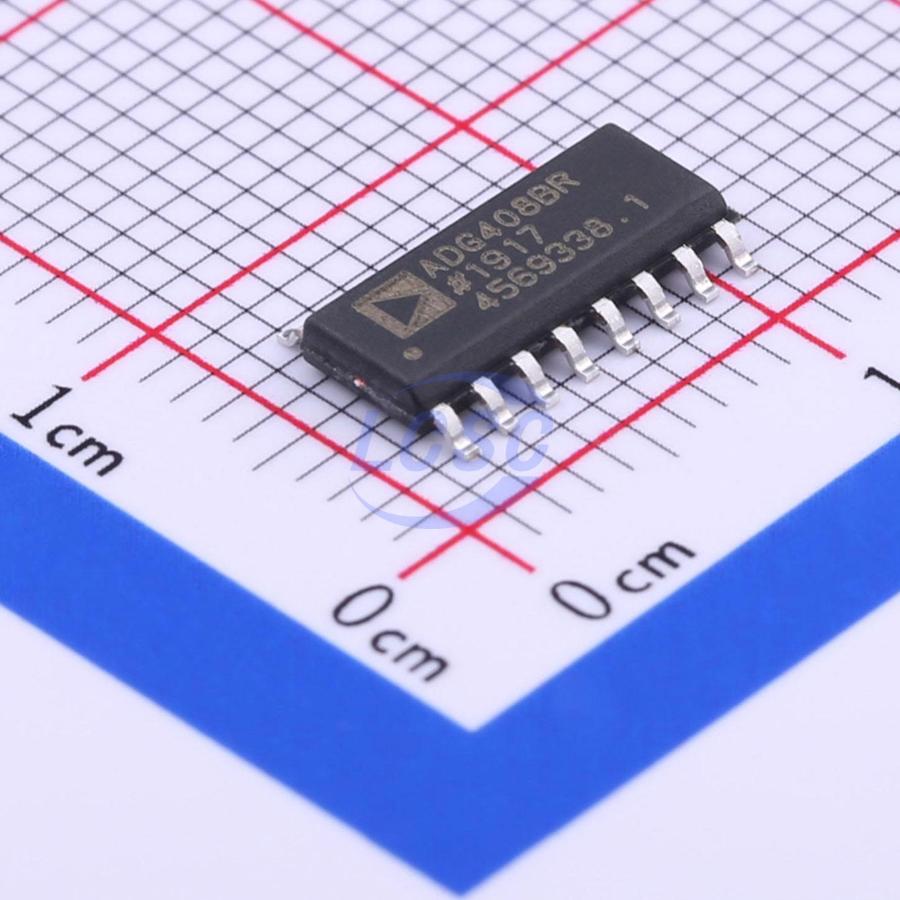

Микросхема Analog Devices ADG408BRZ-REEL7 представляет собой восьмиканальный аналоговый мультиплексор с одним общим выходом в корпусе SOIC. Она подключает к общей шине один из восьми входных аналоговых сигналов по адресу на цифровых управляющих входах и применяется там, где несколько аналоговых источников нужно поочерёдно завести на один вход АЦП или усилителя.
Коммутируемый сигнал ограничен напряжениями питания VSS...VDD. Сопротивление открытого ключа типично 40 Ом, не превышает 100 Ом в худшем случае, а разброс сопротивления между каналами — не более 15 Ом, поэтому погрешность деления сигнала предсказуема независимо от того, какой из восьми каналов выбран. Ток утечки открытого канала — не более ±100 нА.
Питание микросхемы — однополярное от 5 В, типовое исполнение под 12 В, либо двуполярное ±15 В. Во включённом состоянии ток потребления типично составляет 100 мкА, не превышая 200 мкА. Переключение каналов реализовано по принципу break-before-make: перед подключением нового канала предыдущий гарантированно отключается, пауза между этими событиями — не менее 10 нс, а собственно время включения и выключения канала не превышает 150 нс.
Управляющие входы совместимы с уровнями ТТЛ/КМОП: единица распознаётся от 2.4 В, ноль — до 0.8 В. Изоляция между каналами в закрытом состоянии — не хуже -75 дБ, перекрёстные наводки между открытыми каналами — не более -85 дБ, заряд инжекции при переключении — 20 пКл. Микросхема работает в диапазоне температур от -40°C до +85°C.
Основные характеристики
- Каналы: 8 single-ended / 4 differential
- Корпус: SOIC
- Сопротивление открытого канала: 40 Ом (тип.), 100 Ом (макс.)
- Разброс сопротивления между каналами: не более 15 Ом
- Ток утечки открытого канала: не более ±100 нА
- Питание: однополярное от 5 В (тип. 12 В) или двуполярное ±15 В
- Ток потребления во включённом состоянии: 100 мкА (тип.), 200 мкА (макс.)
- Время переключения канала: 120 нс (тип.), 250 нс (макс.)
- Время break-before-make: не менее 10 нс
- Перекрёстные наводки: -85 дБ (тип.)
- Развязка в выключенном состоянии: -75 дБ (тип.)
- Диапазон рабочих температур: от -40°C до +85°C
Где применяется
- Системы сбора данных: последовательный опрос нескольких аналоговых датчиков одним АЦП
- Промышленная автоматика: коммутация измерительных цепей в многоканальных контроллерах
- Телекоммуникационное оборудование: переключение сигнальных трактов в тестовых и коммутационных узлах
- Испытательные стенды: подключение разных источников сигнала к общему измерительному тракту
