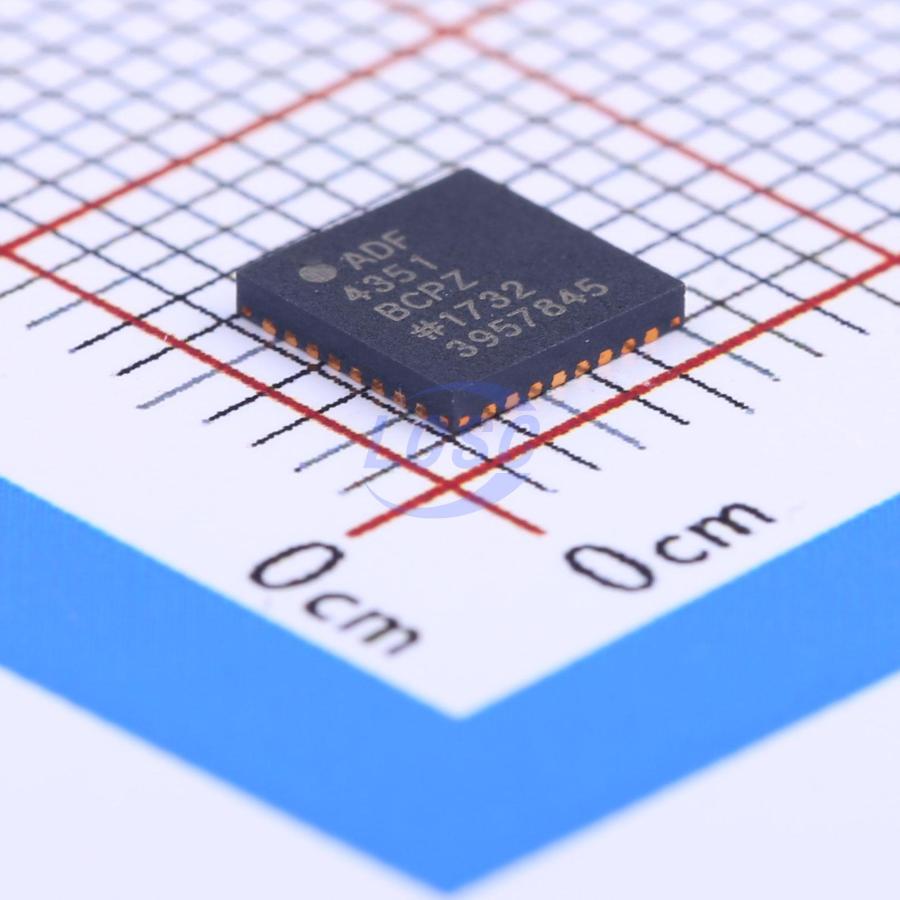

Микросхема Analog Devices ADF4351BCPZ — интегральная схема синтезатора частоты с встроенным генератором, управляемым напряжением (ГУН). Внутри одного корпуса объединены тракт фазовой автоподстройки частоты (ФАПЧ) и перестраиваемый генератор, поэтому микросхема формирует на выходе тактовый сигнал без дополнительных внешних генераторов. Максимальная частота выходного сигнала достигает 4,4 ГГц.
В тракте ФАПЧ предусмотрены программируемый делитель и умножитель частоты — оба режима поддерживаются схемой и настраиваются через управляющие регистры. Соотношение входной и выходной частоты для основного тракта задано как 1:2, что позволяет получать на выходе сигнал с частотой, кратной опорной, без установки отдельного каскада удвоения.
Управляющие входы микросхемы совместимы с логическими уровнями CMOS и TTL, что упрощает подключение к цифровым контроллерам и ПЛИС при программировании параметров синтеза. В корпусе размещена одна независимая схема синтеза частоты, а выходной сигнал сформирован как тактовый (Clock), готовый для подачи в тракт приёмника, передатчика или измерительного прибора.
Питание микросхемы — 3–3,6 В, рабочий диапазон температур — от −40 до +85°C, что допускает установку в промышленную и мобильную аппаратуру без дополнительного термостатирования корпуса. Исполнение BCPZ выполнено в бессвинцовом корпусе LFCSP32 размером 5×5 мм с открытой контактной площадкой для отвода тепла от кристалла, монтаж — поверхностный.
Основные характеристики
- Максимальная выходная частота: 4,4 ГГц
- Соотношение вход:выход: 1:2
- Делитель/умножитель частоты: поддерживаются оба режима
- Входные логические уровни: CMOS, TTL
- Выходной сигнал: тактовый (Clock)
- Количество схем в корпусе: 1
- Напряжение питания: 3–3,6 В
- Диапазон рабочих температур: от −40 до +85°C
- Корпус: LFCSP32 (VFQFN), 5×5 мм, с открытой контактной площадкой
- Монтаж: поверхностный (SMD)
Где применяется
- Радиосвязь: формирование опорных и гетеродинных частот в приёмопередающей аппаратуре
- Контрольно-измерительное оборудование: источник перестраиваемой частоты в генераторах сигналов и анализаторах спектра
- Телекоммуникационное оборудование: синтез тактовых частот в базовых станциях и ретрансляторах
- Радиолокационные и навигационные системы: формирование стабильных опорных сигналов для трактов приёма-передачи
