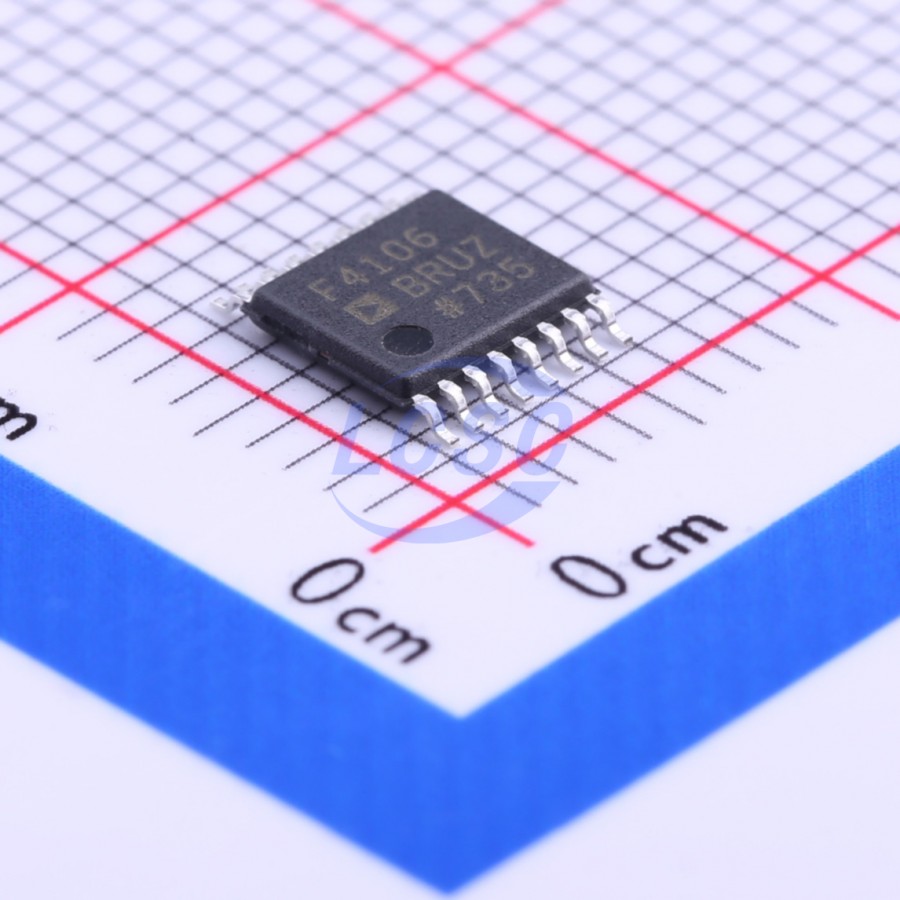

Микросхема Analog Devices ADF4106BRUZ — синтезатор частоты с фазовой автоподстройкой частоты (ФАПЧ), выполненный в корпусе TSSOP-16 для поверхностного монтажа. Микросхема принимает на вход радиочастотный сигнал до 6 ГГц и формирует на выходе стабильную по частоте сетку, управляемую через последовательный интерфейс, что делает её основой для построения гетеродинов и генераторов, управляемых напряжением, в радиочастотных трактах.
Внутри синтезатора работает двухмодульный предделитель с переключаемыми коэффициентами 8/9, 16/17, 32/33 и 64/65, а итоговый коэффициент деления N задаётся формулой N = B×P + A через программируемые счётчики: 14-битный опорный счётчик R, 6-битный счётчик A и 13-битный счётчик B. Такая архитектура позволяет гибко настраивать шаг перестройки и рабочую частоту без смены внешней обвязки.
Зарядовый насос имеет программируемый ток и отдельный вывод питания VP, что расширяет диапазон напряжения настройки варикапа даже при питании самой микросхемы от 3 В. Захват синхронизации контролируется одновременно аналоговым и цифровым индикаторами блокировки, а длительность антидребезгового импульса программируется — это упрощает диагностику синтезатора на этапе настройки платы.
Микросхема поддерживает аппаратное и программное отключение (power down) для снижения энергопотребления в паузах между сеансами передачи, а управление всеми режимами и коэффициентами деления ведётся по 3-проводному последовательному интерфейсу. Питание — от 2,7 до 3,3 В, рабочий диапазон температур — от −40 до +85 °C.
Основные характеристики
- Функция: синтезатор частоты с ФАПЧ
- Максимальная рабочая частота: 6 ГГц
- Предделитель: двухмодульный, 8/9, 16/17, 32/33, 64/65
- Счётчик R (опорный): 14 бит
- Счётчик A: 6 бит
- Счётчик B: 13 бит
- Индикация захвата: аналоговая и цифровая
- Отключение: аппаратное и программное
- Интерфейс управления: 3-проводной последовательный
- Напряжение питания: 2,7–3,3 В
- Корпус: TSSOP-16
- Рабочий диапазон температур: от −40 до +85 °C
Где применяется
- Широкополосный беспроводной доступ: формирование опорных частот в приёмопередающих модулях
- Спутниковые системы: синтез гетеродинных частот в приёмных трактах
- Измерительное оборудование: генераторы качающейся частоты и тестовые сигналы
- Базовые станции и беспроводные локальные сети: построение стабильных по частоте радиотрактов
