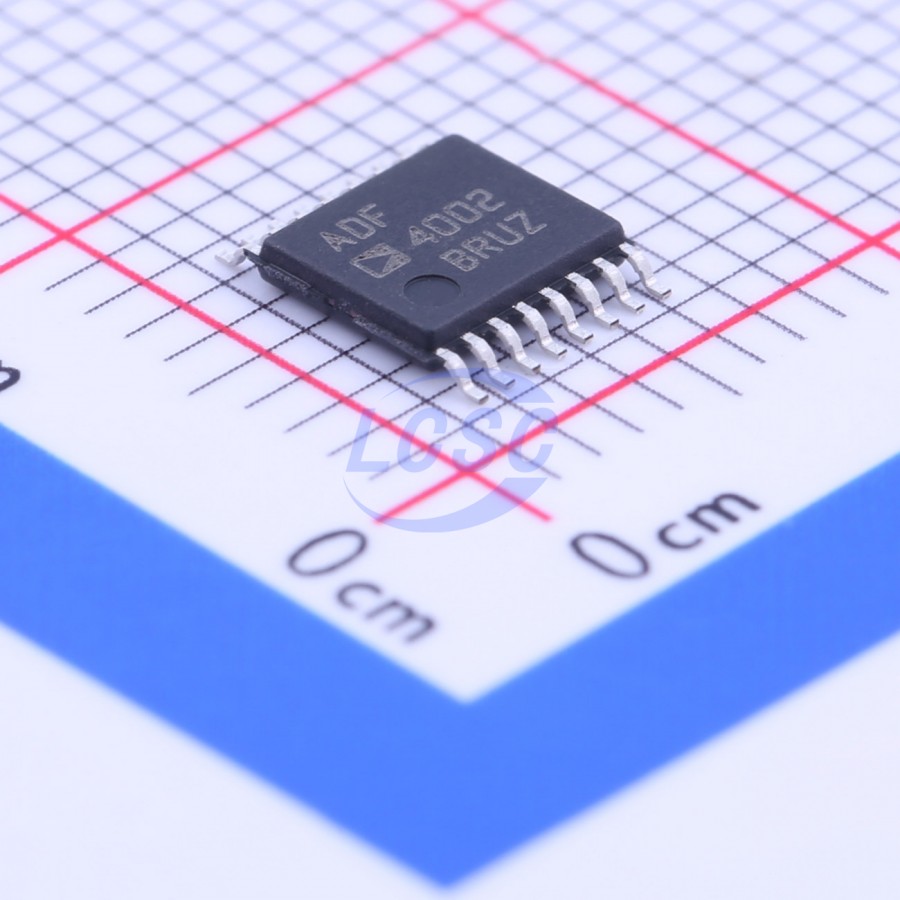

Микросхема Analog Devices ADF4002BRUZ — это фазовый детектор и синтезатор частот с фазовой автоподстройкой (ФАПЧ), предназначенный для формирования опорной петли синхронизации между эталонным и рабочим сигналами. Микросхема сравнивает по фазе два входных сигнала и выдаёт сигнал ошибки для управления внешним генератором, управляемым напряжением (ГУН), обеспечивая точную привязку частоты выходного сигнала к опорному источнику.
На входе опорного сигнала (REFIN) микросхема принимает частоты от 20 до 300 МГц с чувствительностью 0,8 В размаха, а на входе RF — от 5 до 400 МГц с чувствительностью от -10 до 0 дБм. Внутренние делители построены на 14-битном опорном счётчике и 13-битном счётчике N, а параметры деления и режимы работы задаются через 24-битный регистр по последовательному 3-проводному интерфейсу. Максимальная частота работы фазового детектора — 104 МГц.
Для контроля состояния петли предусмотрен как аналоговый, так и цифровой индикатор захвата фазы (lock detect), что позволяет схеме управления однозначно определять момент выхода синтезатора на рабочую частоту. Заряд насоса (charge pump) рассчитан на питание до 5,5 В независимо от напряжения питания логической части микросхемы, а ток задаётся внешним резистором 5,1 кОм. Доступны аппаратный и программный режимы пониженного энергопотребления для отключения микросхемы между циклами работы.
Микросхема выпускается в корпусе TSSOP-16 для поверхностного монтажа, работает при напряжении питания от 2,7 до 3,3 В и сохраняет работоспособность в диапазоне температур от -40 до +85 °C, что соответствует промышленным условиям эксплуатации.
Основные характеристики
- Корпус: TSSOP-16
- Тип монтажа: SMD
- Напряжение питания: от 2,7 до 3,3 В
- Максимальное напряжение заряда насоса: 5,5 В
- Рабочая температура: от -40 до +85 °C
- Интерфейс управления: последовательный 3-проводной, регистр 24 бит
- Счётчик опорной частоты: 14 бит
- Счётчик N: 13 бит
- Диапазон входной частоты REFIN: от 20 до 300 МГц
- Диапазон входной частоты RF: от 5 до 400 МГц
- Максимальная частота фазового детектора: 104 МГц
- Чувствительность входа RF: от -10 до 0 дБм
- Индикация захвата фазы: аналоговая и цифровая
- Режимы энергосбережения: аппаратный и программный power-down
Где применяется
- Синтезаторы частот: построение петель ФАПЧ для формирования стабильных рабочих частот из опорного генератора
- Телекоммуникационное оборудование: генерация тактовых сигналов и гетеродинов промежуточной частоты (IF LO) в приёмопередающих трактах
- Формирование тактовых сигналов: кондиционирование (clock conditioning) и распределение синхросигналов в цифровых системах
- Промышленная измерительная аппаратура: узлы синхронизации, требующие низкого фазового шума и точной привязки к опорной частоте
