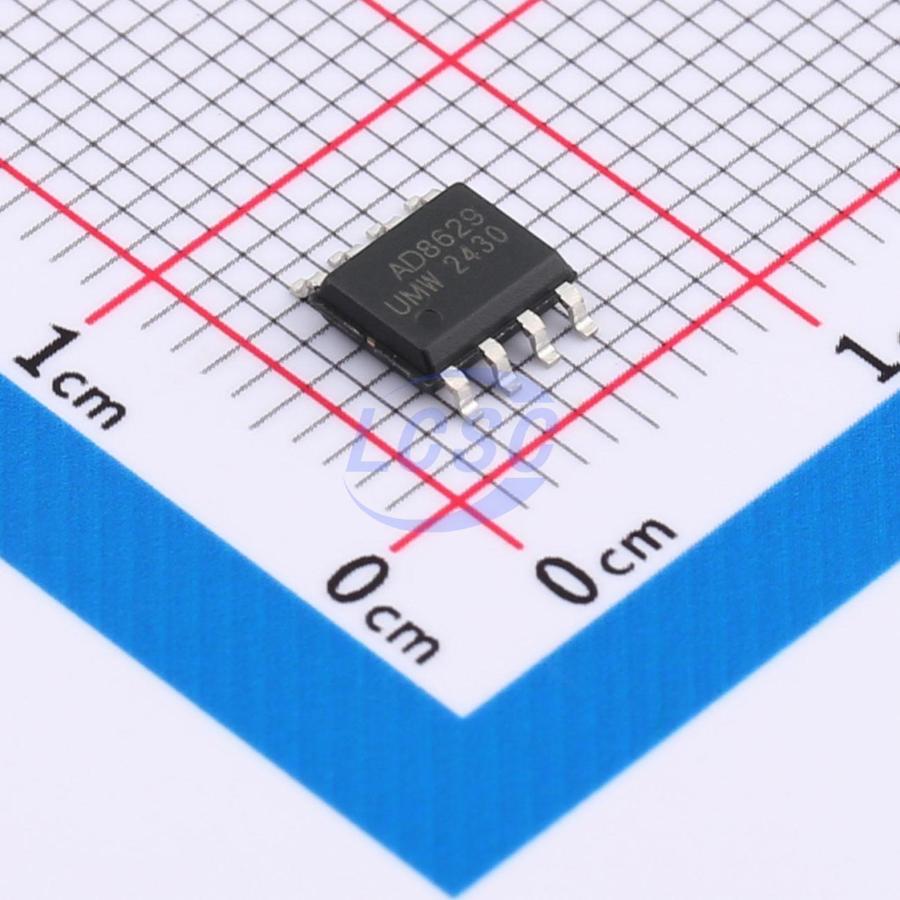

Микросхема Analog Devices AD8629ARZ — сдвоенный операционный усилитель с нулевым дрейфом в корпусе NSOIC с восемью выводами. Заводское обозначение — AD8629ARZ-REEL7, то есть поставка на ленте в катушке. Отличительная черта исполнения — автоматическая коррекция смещения, из-за которой входное напряжение смещения очень мало и почти не уходит со временем и температурой.
Входное напряжение смещения заявлено на уровне 1 мкВ, входной ток покоя — 30 пА. Такие значения важны при усилении сигналов с датчиков, у которых малое напряжение или высокое выходное сопротивление: например, тензодатчиков и термопар. Входы и выходы работают по схеме «от шины до шины», то есть сигнал может доходить до границ напряжения питания.
Динамические параметры скромные: произведение коэффициента усиления на полосу — 2,5 МГц, скорость нарастания — 1 В/мкс. Для медленных сигналов этого достаточно, но быстрые импульсы микросхема передаёт с искажениями. Питание — от 2,7 до 5 В или двухполярное от плюс-минус 1,35 до плюс-минус 2,5 В, поэтому в схемах с питанием 12 или 15 В эту микросхему применять нельзя.
Диапазон рабочих температур — от минус 40 до плюс 125 °C, уровень чувствительности к влаге — MSL 1. Для партии заявлена прослеживаемость по дате и коду, соответствие RoHS подтверждено.
Основные характеристики
Два операционных усилителя с нулевым дрейфом, смещение 1 мкВ, вход и выход от шины до шины. Питание от 2,7 до 5 В, полоса 2,5 МГц, корпус NSOIC-8.
Где применяется
- Усиление сигналов датчиков: тензодатчики, термопары, измерительные мосты.
- Прецизионные измерительные цепи: тракты, где недопустим дрейф смещения.
- Приборы с низковольтным питанием: схемы на 3 и 5 В.
- Нормирование сигналов: подготовка сигнала перед аналого-цифровым преобразователем.
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
