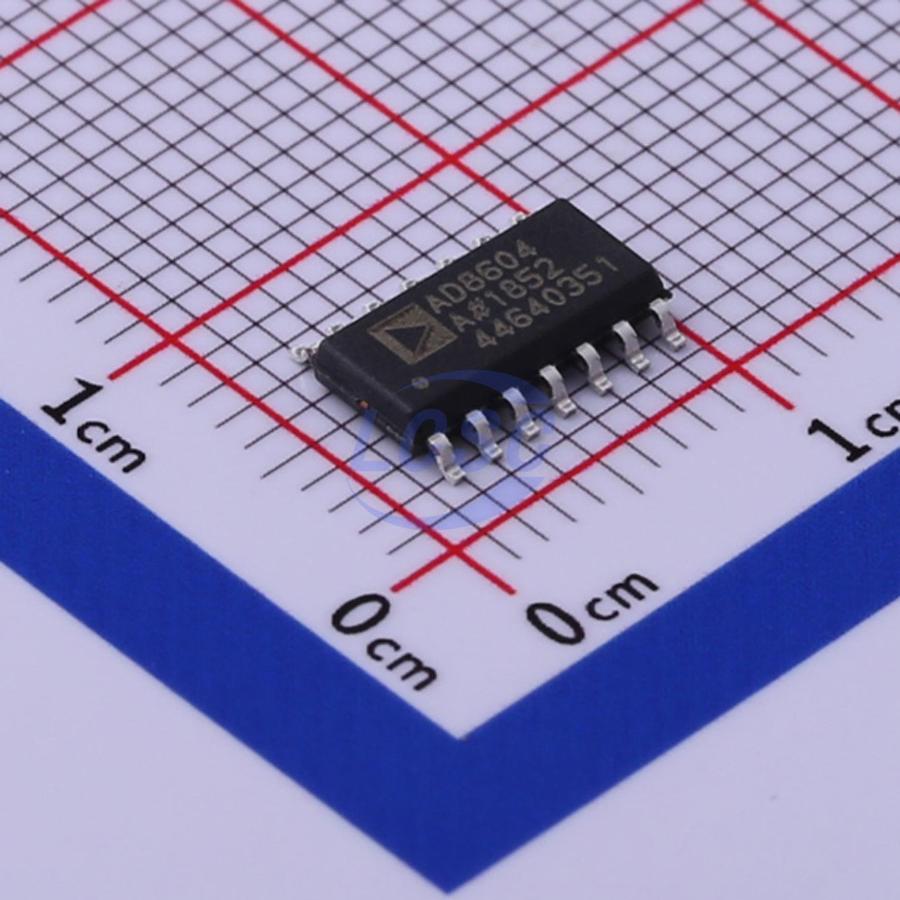

Микросхема Analog Devices AD8604ARZ-REEL7 — прецизионный операционный усилитель с четырьмя независимыми каналами (quad) в одном корпусе. Каждый канал выполнен по одной технологии, поэтому усилители в пределах микросхемы согласованы по параметрам, что упрощает построение многоканальных измерительных трактов на одном компоненте вместо нескольких отдельных корпусов.
Усилитель работает от однополярного или двухполярного питания в диапазоне от 2,7 до 5,5 В и поддерживает Rail-to-Rail на входе и выходе — размах сигнала достигает обеих шин питания, что важно при низком напряжении питания, где терять доли вольта на входной или выходной каскад нежелательно. Максимальное напряжение смещения не превышает 500 мкВ, это определяет точность усилителя в прецизионных измерительных и датчиковых схемах.
Полоса пропускания составляет 8 МГц, скорость нарастания выходного напряжения — 5 В/мкс, чего достаточно для усиления сигналов датчиков и низкочастотных измерительных цепей, но недостаточно для видеотрактов или ВЧ-сигналов. Ток потребления одного канала — 750 мкА, суммарный ток четырёх каналов типично составляет 3 мА, что делает микросхему пригодной для устройств с ограниченным бюджетом энергопотребления.
Корпус — SOIC-14 для поверхностного монтажа, 14 выводов. Рабочий диапазон температур от -40 до +125°C допускает применение в автомобильной электронике и промышленном оборудовании с расширенными требованиями по температуре.
Основные характеристики
- Тип усилителя: прецизионный, четырёхканальный (quad)
- Напряжение питания: от 2,7 до 5,5 В
- Диапазон входного/выходного напряжения: Rail-to-Rail
- Напряжение смещения, макс.: 500 мкВ
- Полоса пропускания: 8 МГц
- Скорость нарастания: 5 В/мкс
- Ток потребления канала: 750 мкА
- Суммарный ток потребления: 3 мА
- Корпус: SOIC-14, 14 выводов
- Монтаж: поверхностный (SMD)
- Рабочая температура: от -40 до +125°C
Где применяется
- Датчиковые тракты: усиление сигналов с малым смещением от аналоговых датчиков
- Промышленная автоматика: многоканальная обработка сигналов на одной микросхеме вместо нескольких корпусов
- Автомобильная электроника: работа в узлах с расширенным температурным диапазоном
- Портативные устройства с батарейным питанием: низкое напряжение питания и малый ток потребления
