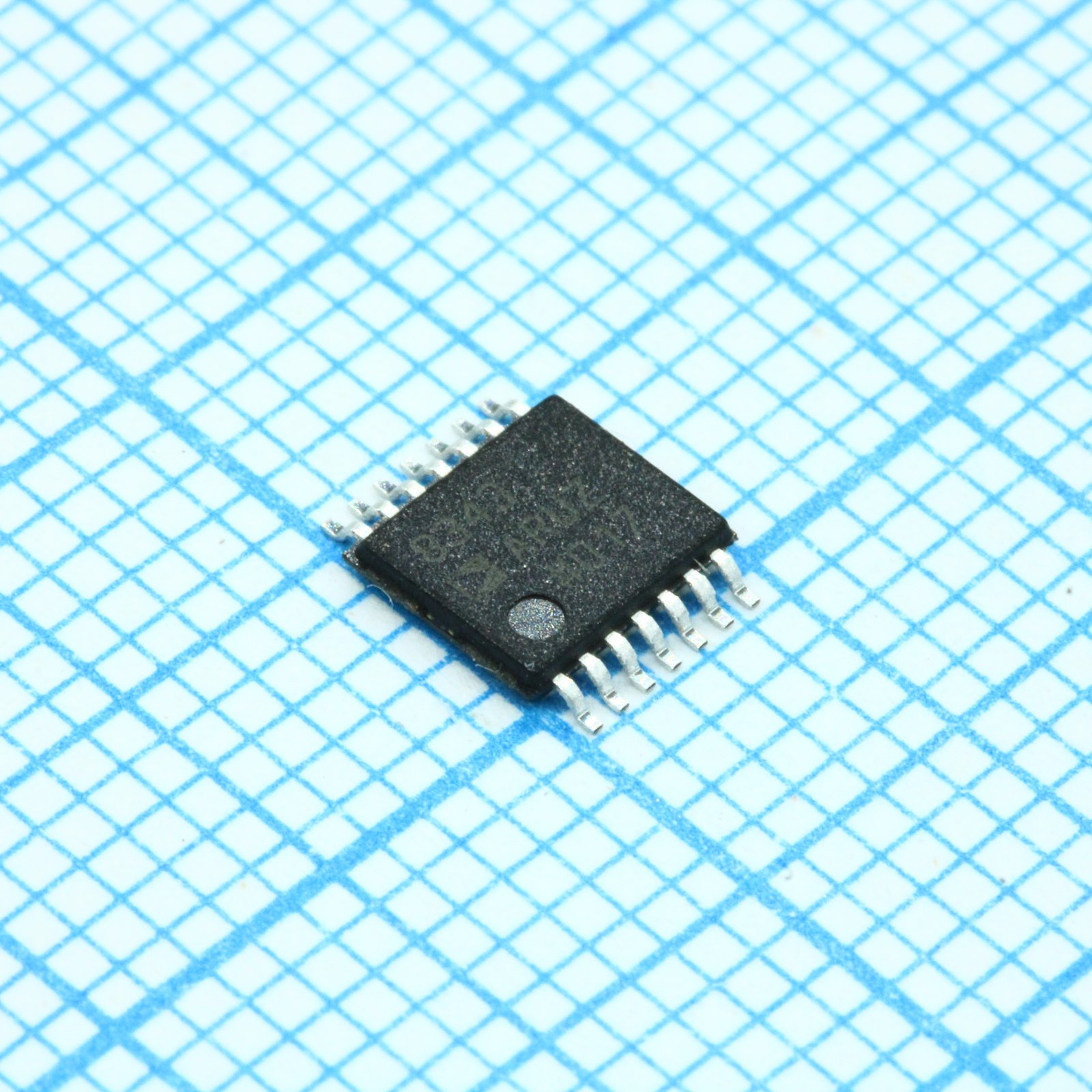

Микросхема Analog Devices AD8343ARUZ 06+ — активный смеситель высокочастотного диапазона с повышенной точкой пересечения третьего порядка. Микросхема переносит сигнал по частоте: на радиочастотном входе, входе гетеродина и выходе промежуточной частоты рабочий диапазон заявлен от 0 Гц до 2,5 ГГц. Широкая полоса позволяет использовать её как в схемах с понижением, так и с повышением частоты.
Коэффициент преобразования — 7 дБ, то есть смеситель не только не ослабляет сигнал, но и немного усиливает его. Входная точка пересечения третьего порядка составляет 16,5 дБм, а входная точка сжатия на 1 дБ — 2,8 дБм. Эти два параметра определяют, насколько сильные сигналы смеситель переносит без заметных искажений. Размах выходного сигнала — ±1 В.
Вход гетеродина дифференциальный, с сопротивлением 50 Ом; рекомендуемый уровень сигнала гетеродина — −10 дБм. Входное напряжение смещения — 1,2 В. Питание — 5 В при допустимом диапазоне от 4,5 до 5,5 В. В режиме пониженного питания микросхема потребляет около 20 мкА, что полезно в приборах, где тракт включается не постоянно.
Корпус — TSSOP-14, монтаж поверхностный, рабочий диапазон температур от −40 до +85 °C. Уровень чувствительности к влаге — MSL 1, то есть сроком хранения до пайки можно не ограничиваться. Микросхема соответствует RoHS. Предел применения задан частотой 2,5 ГГц: для более высоких диапазонов потребуется другой смеситель.
Основные характеристики
Диапазон до 2,5 ГГц, коэффициент преобразования 7 дБ, входной IP3 16,5 дБм. Питание 5 В, корпус TSSOP-14.
Где применяется
- Радиоприёмные тракты: понижающее преобразование принятого сигнала в промежуточную частоту.
- Передающие тракты: повышающее преобразование, где важна устойчивость к интермодуляционным искажениям.
- Измерительные приборы: преобразователи частоты в анализаторах и генераторах сигналов в пределах 2,5 ГГц.
- Системы связи: узлы с дифференциальным гетеродином и питанием от одной шины 5 В.
