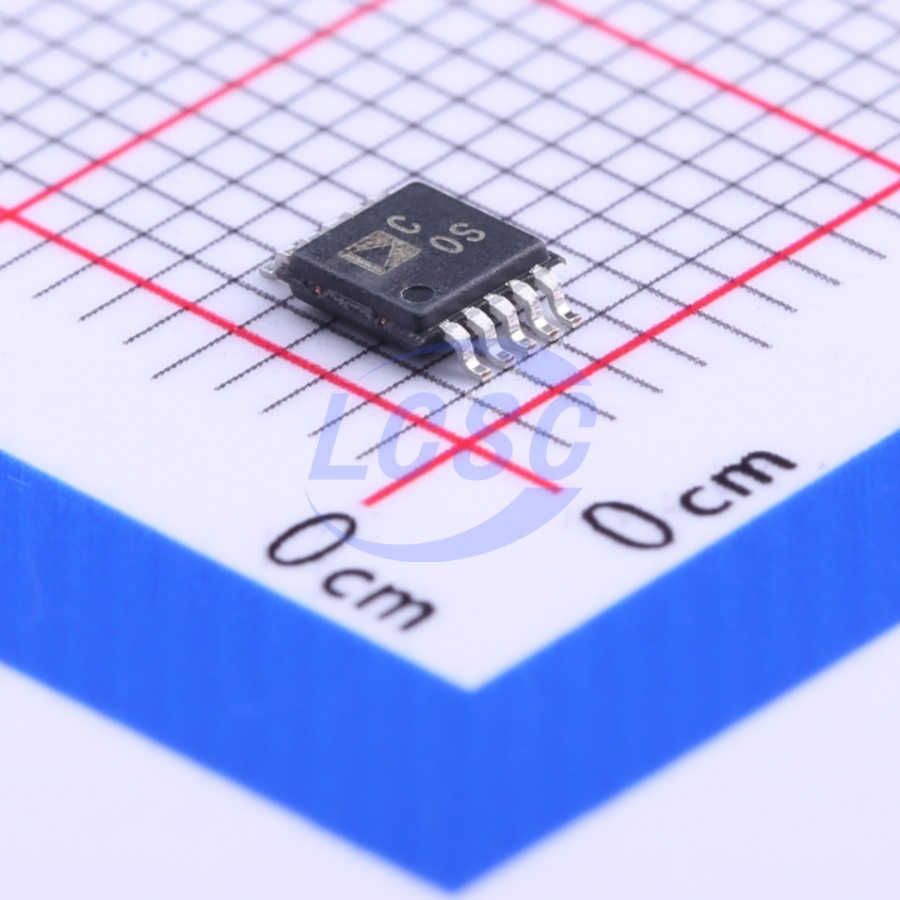

Микросхема Analog Devices AD7790BRMZ — 16-разрядный аналого-цифровой преобразователь сигма-дельта типа для точных измерений медленно меняющихся сигналов. Поставляется в корпусе MSOP с десятью выводами для поверхностного монтажа, управление и считывание данных ведутся по трёхпроводному последовательному интерфейсу, совместимому с SPI, QSPI, MICROWIRE и сигнальными процессорами.
Преобразователь рассчитан на низкую частоту обновления данных: от 9,5 до 120 Гц. Такой режим выбирают там, где важны шумовые характеристики, а не скорость. Среднеквадратичный шум на выходе — типовое значение 1,1 мкВ, разрядность без пропуска кодов — 16 бит. Интегральная нелинейность — типовая 3,5 ppm, максимальная 15 ppm от полной шкалы. Типовая ошибка смещения — 3 мкВ, ошибка полной шкалы — 10 мкВ, дрейф смещения — 10 нВ/°C, дрейф усиления — 0,5 ppm/°C.
Опорное напряжение подаётся извне, номинал — 2,5 В, а диапазон дифференциального входа задаётся отношением опорного напряжения к коэффициенту усиления. Входной буфер можно использовать: при включённом буфере напряжение на входе должно оставаться не ближе 100 мВ к границам питания; без буфера средний входной ток составляет 400 нА на вольт. Подавление помехи сети 50 и 60 Гц не менее 80 дБ по каждой частоте, подавление синфазной помехи на постоянном токе — не менее 90 дБ, типовое 100 дБ. Питание — от 2,5 до 5,25 В, ток потребления в рабочем режиме до 75 мкА, в режиме отключения — до 1 мкА.
Область применения ограничена скоростью преобразования: при максимуме 120 Гц микросхема не подходит для быстрых сигналов. Зато малый ток потребления и высокое подавление сетевой помехи делают её удобной для весоизмерения, термопар и мостовых датчиков.
Основные характеристики
16 бит без пропуска кодов, шум 1,1 мкВ, частота обновления 9,5–120 Гц, питание 2,5–5,25 В, корпус MSOP-10.
Где применяется
- Весоизмерение: мостовые тензодатчики дают малый сигнал, для которого важны низкий шум и малое смещение.
- Портативные измерительные приборы: ток потребления до 75 мкА подходит для питания от батарей.
- Измерение температуры: медленно меняющиеся сигналы датчиков удобно преобразовывать при подавлении помех сети.
- Системы сбора данных: трёхпроводной интерфейс упрощает гальваническую развязку линий связи.
