Микросхема Analog Devices AD7478ARTZ 23+ — 8-разрядный аналого-цифровой преобразователь последовательного приближения с одним входом и быстродействием 1 млн выборок в секунду. Заводское описание характеризует его как малопотребляющий преобразователь с однополярным питанием от 2,35 до 5,25 В.
Вход несимметричный, диапазон входного сигнала — от 0 до напряжения питания, опорное напряжение формируется внутри из питания. Отдельный источник опорного напряжения не нужен, но точность преобразования при этом связана со стабильностью питающей шины. Полоса входного сигнала достигает 6 МГц, отношение сигнал/шум на частоте 100 кГц составляет 70 дБ.
Потребление зависит от напряжения: около 3,6 мВт при питании 3 В и около 15 мВт при 5 В. Для устройств с батарейным питанием это существенная разница, и питание 3 В здесь выгоднее. Результат передаётся по последовательному интерфейсу, совместимому с SPI, QSPI, Microwire и сигнальными процессорами.

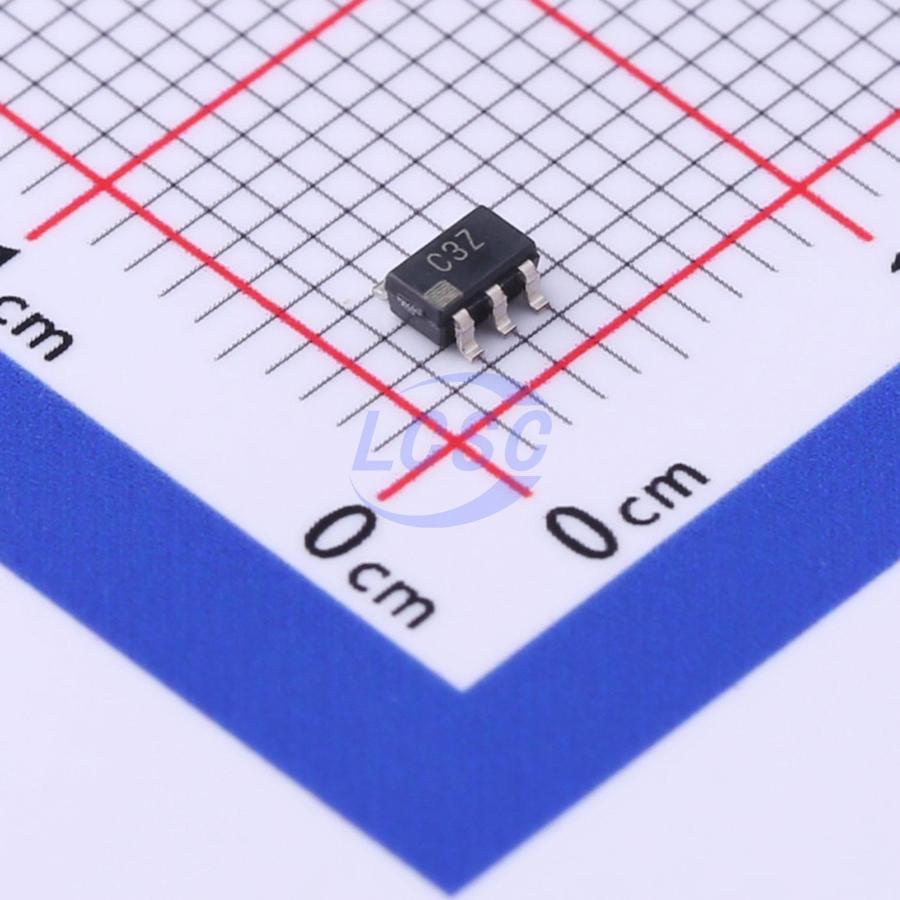

Корпус — шестивыводной SOT-23 размером 2,9 × 1,6 мм для поверхностного монтажа. Уровень влагочувствительности MSL 1, то есть ограничений по времени выдержки на воздухе перед пайкой нет. Пределы позиции: разрешение всего 8 бит и один канал. Если нужна высокая точность или несколько входов, понадобится другой преобразователь. Документация фиксирует нижнюю границу рабочих температур −40 °C.
Основные характеристики
8 бит, 1 млн выборок в секунду, питание 2,35–5,25 В, интерфейс SPI/QSPI/Microwire, корпус SOT-23-6, потребление 3,6 мВт при 3 В.
Где применяется
- Портативные приборы: малое потребление при питании 3 В продлевает время работы от батареи.
- Контроль аналоговых сигналов: оцифровка напряжений в диапазоне от нуля до питания.
- Платы малого размера: корпус SOT-23-6 занимает мало места и подходит для плотной компоновки.
- Сбор данных с микроконтроллером: подключение по SPI тремя-четырьмя линиями.
