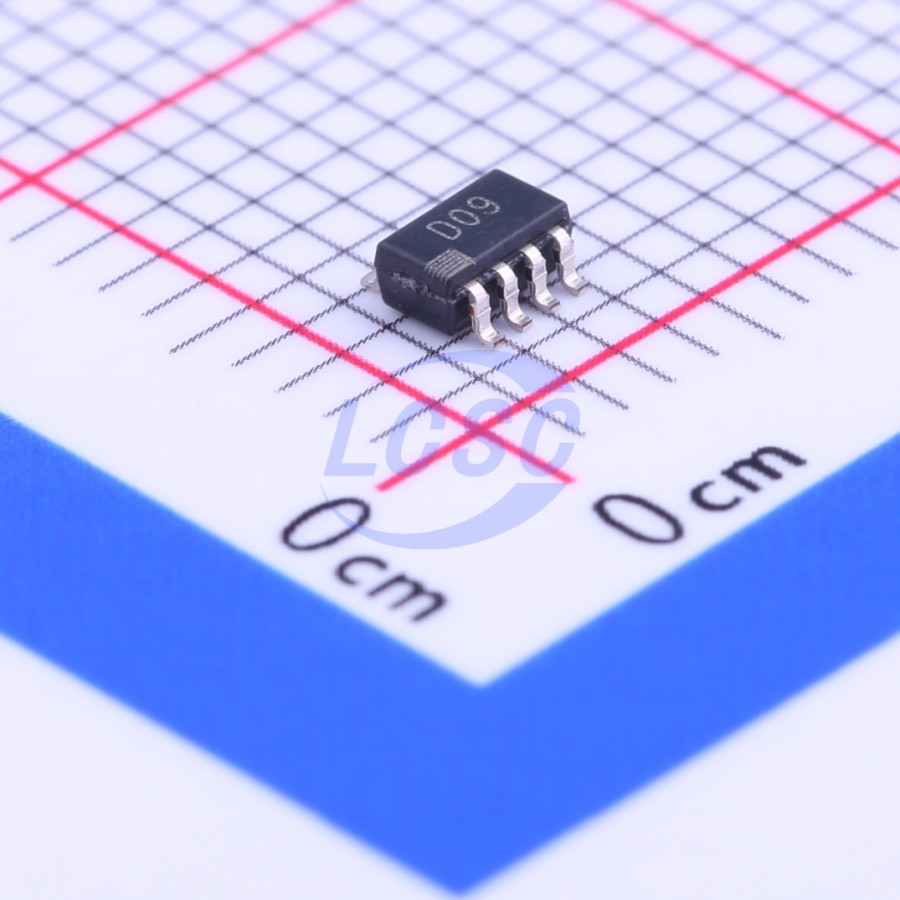

Микросхема Analog Devices AD5160BRJZ10 — однократный цифровой потенциометр на 256 положений с управлением по последовательному интерфейсу, совместимому с SPI. Полное сопротивление между крайними выводами составляет 10 кОм, положение движка задаётся 8-разрядным кодом, а сама микросхема выполнена в компактном корпусе SOT-23-8 размером 2,9 × 3 мм для поверхностного монтажа.
Движок потенциометра энергозависим: при подаче питания он автоматически устанавливается в среднее положение (midscale), а после этого перепрограммируется командами по интерфейсу. Линейность задания сопротивления характеризуется интегральной и дифференциальной нелинейностью ±1,5 младшего разряда в режиме делителя напряжения и ±4 / ±1,5 младшего разряда в режиме реостата; время установления нового сопротивления после команды — 1 мкс, что позволяет применять микросхему в схемах с относительно быстрой перестройкой параметров.
Электрические характеристики рассчитаны на работу от источника питания 2,7–5,5 В с рассеиваемой мощностью не более 0,2 мВт, полосой пропускания сигнала через потенциометр 1,2 МГц и суммарным коэффициентом гармонических искажений 0,05%. Сопротивление движка (wiper resistance) типично составляет 50 Ом и не превышает 120 Ом, что вносит дополнительную погрешность в крайних положениях шкалы. Допуск номинала полного сопротивления — ±20%, температурный коэффициент сопротивления — 45 ppm/°C.
Рабочий диапазон температур -40…+125 °C и малые габариты корпуса делают это исполнение пригодным для плотного монтажа в компактных платах, где требуется программная подстройка сопротивления без механических органов регулировки.
Основные характеристики
- Тип: цифровой потенциометр, 1 канал
- Корпус: SOT-23-8, 2,9 × 3 мм
- Полное сопротивление: 10 кОм
- Допуск сопротивления: ±20%
- Разрешение: 8 бит, 256 положений
- Интерфейс управления: SPI-совместимый, последовательный
- Напряжение питания: 2,7–5,5 В
- Рабочая температура: -40…+125 °C
- Рассеиваемая мощность: 0,2 мВт
- Время установления: 1 мкс
- Полоса пропускания: 1,2 МГц
- Сопротивление движка: 50 Ом тип., 120 Ом макс.
- Температурный коэффициент сопротивления: 45 ppm/°C
- Суммарный коэффициент гармоник: 0,05%
Где применяется
- Программная калибровка аналоговых узлов: подстройка смещения и усиления без подстроечных резисторов
- Регулировка яркости и громкости: управляемое делением напряжения изменение уровня сигнала
- Настраиваемые фильтры: изменение постоянной времени RC-цепей по команде контроллера
- Компактные встраиваемые устройства: малый корпус и низкое энергопотребление для плотного монтажа
