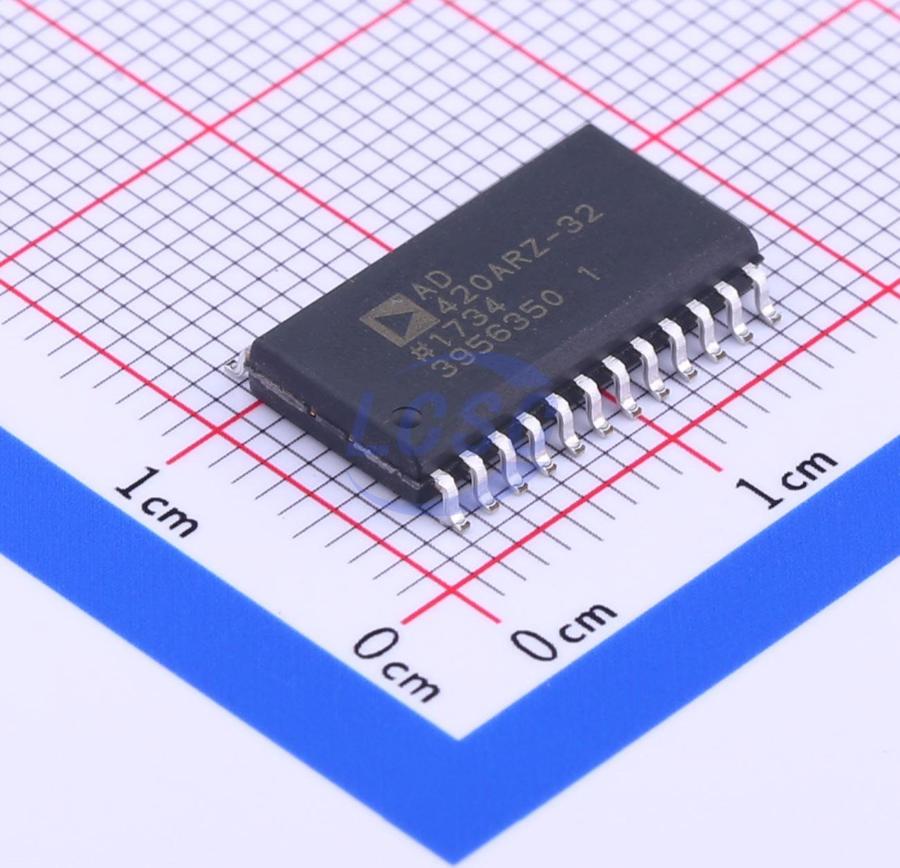

Микросхема Analog Devices AD420ARZ-32 — 16-разрядный цифро-аналоговый преобразователь из серии AD420 с одним каналом и последовательным управлением. Выход может работать как токовый, так и по напряжению, поэтому одну микросхему используют и в токовых петлях, и в цепях, где нужен выходной сигнал по напряжению.
Код в преобразователь передаётся по трёхпроводному последовательному интерфейсу, совместимому с SPI и Microwire. Это позволяет подключить его к микроконтроллеру или сигнальному процессору тремя линиями, без параллельной шины. Питание — от 12 до 32 В, то есть микросхема рассчитана на промышленные напряжения и не требует отдельной низковольтной шины для аналоговой части.
Корпус — SOIC-24 широкий, для поверхностного монтажа. Уровень влагочувствительности MSL 3 означает, что после вскрытия упаковки плату нужно паять в пределах 168 часов, иначе компоненты следует просушить. Рабочий диапазон температур — от −40 до +85 °C. В заводском обозначении указана поставка на ленте (REEL), в таком виде позиция и идёт под заказ.
Пределы у микросхемы такие: один канал, разрешение 16 бит и нижняя граница питания 12 В. Для низковольтных схем на 3,3 или 5 В эта позиция не подходит, а для многоканальных систем потребуется несколько микросхем. Соответствие RoHS у позиции подтверждено, в списке SVHC она не значится.
Основные характеристики
16 бит, один канал, выход по току и напряжению, интерфейс SPI/Microwire, питание 12–32 В, корпус SOIC-24, температура от −40 до +85 °C.
Где применяется
- Промышленная автоматика: формирование аналогового сигнала управления в контроллерах и модулях вывода.
- Токовые петли: токовый выход преобразователя подходит для передачи сигнала на расстояние.
- Управление исполнительными устройствами: задание уставки по напряжению или току для приводов и регуляторов.
- Измерительные и калибровочные схемы: источник опорного сигнала с разрешением 16 бит.
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
