Микросхема Analog Devices AD1583BRTZ — прецизионный источник опорного напряжения серии AD1582/AD1583/AD1584/AD1585, построенный по схеме bandgap. Выходное напряжение зафиксировано на уровне 3 В и служит образцовой величиной для аналого-цифровых и цифро-аналоговых преобразователей, измерительных схем и других узлов, где важна стабильность опорного уровня.
Начальная точность выходного напряжения по классу B составляет ±0,10% (±3 мВ), температурный коэффициент — 50 ppm/°C, что обеспечивает стабильную работу при изменении температуры окружающей среды. Собственный шум источника — 50 мкВ (среднеквадратичное значение) в полосе от 10 Гц до 10 кГц, а изменение выходного тока при колебаниях напряжения питания — 1,0 мкА/В.
Микросхема работает от питающего напряжения от 3,2 до 12 В при падении напряжения на регулирующем элементе 200 мВ и потребляет в режиме покоя не более 70 мкА. Выходной ток — до 5 мА в обоих направлениях, а выход допускает короткое замыкание неограниченное время без повреждения микросхемы. Такой запас по нагрузке и защите упрощает применение в схемах с колеблющейся нагрузкой на опорный вход.

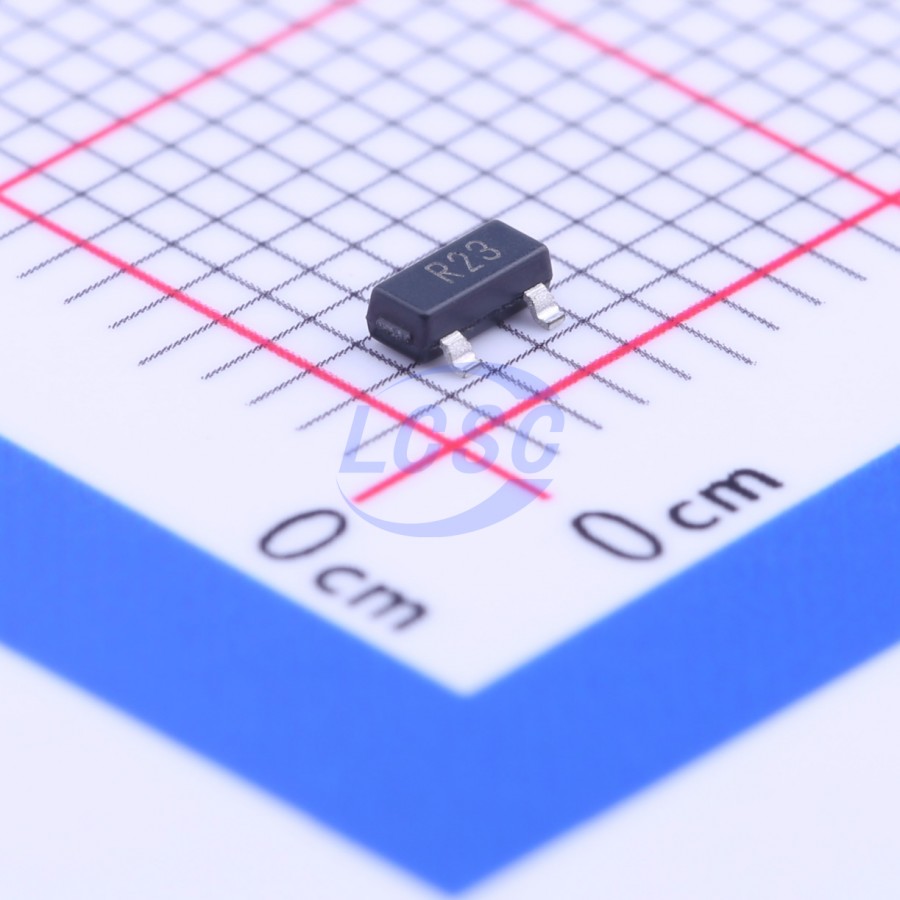

Корпус SOT-23-3 для поверхностного монтажа имеет размеры 2,90×1,60×1,00 мм и три вывода: выход, общий провод и питание. Компактные габариты и малое количество выводов делают микросхему удобной для плотного монтажа в компактных устройствах. Рабочий диапазон температур — от −40 до +125°C, диапазон хранения — от −65 до +150°C.
Основные характеристики
- Тип источника: series bandgap
- Выходное напряжение: 3 В
- Начальная точность: ±0,10% (±3 мВ)
- Температурный коэффициент: 50 ppm/°C
- Уровень шума: 50 мкВ (10 Гц–10 кГц)
- Диапазон питания: 3,2–12 В
- Падение напряжения: 200 мВ
- Ток покоя: не более 70 мкА
- Максимальный выходной ток: ±5 мА
- Корпус: SOT-23-3, 2,90×1,60×1,00 мм
- Рабочая температура: от −40 до +125°C
Где применяется
- Портативная техника: опорное напряжение для АЦП и измерительных цепей в устройствах с батарейным питанием
- Промышленные передатчики: стабильный образцовый уровень для датчиков и преобразователей сигналов
- Автомобильная электроника: работа в расширенном температурном диапазоне бортовых систем
- Системы сбора данных: точный опорный уровень для многоканальных измерительных модулей
