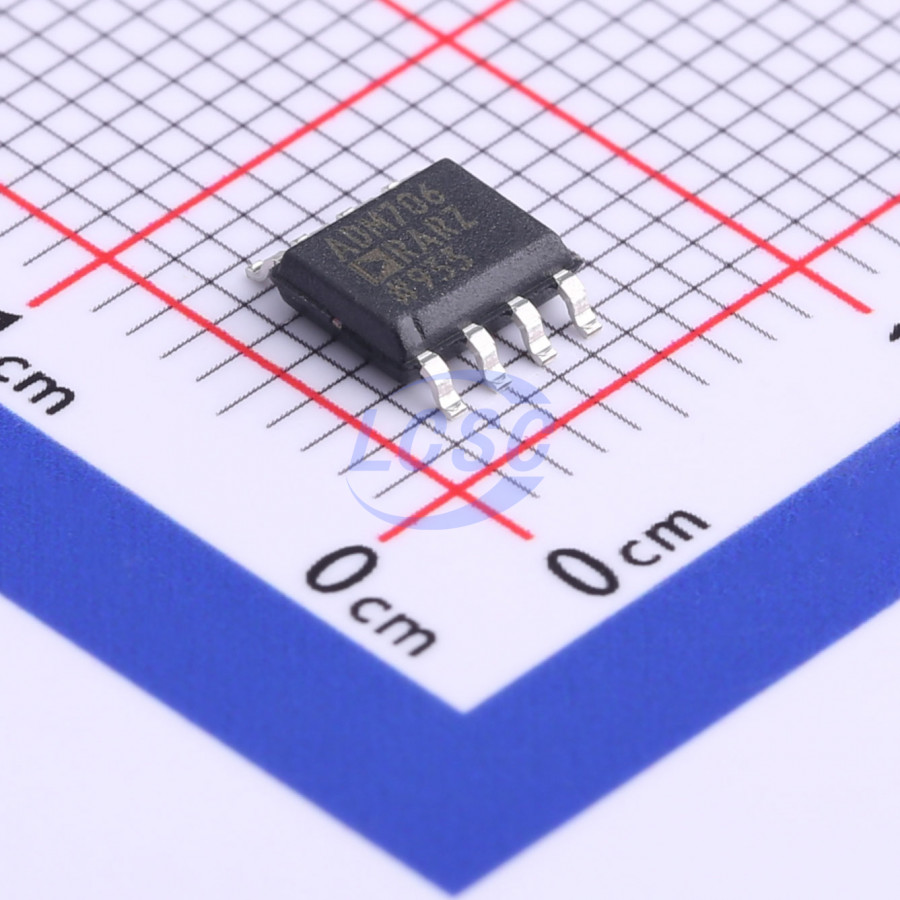

Компонент общий Analog Devices ADM706RARZ-REEL — микросхема контроля напряжения питания для микропроцессорных систем с номинальным напряжением 3 В. Микросхема следит за напряжением питания и формирует сигнал сброса процессора при его отклонении от нормы, а также содержит сторожевой таймер и вход ручного сброса — то есть закрывает сразу несколько задач защиты цифрового узла одной микросхемой.
Порог срабатывания сброса лежит в диапазоне от 4,25 до 4,50 В (типовое значение 4,40 В), с гистерезисом 40 мВ — это исключает ложные многократные срабатывания при медленном изменении напряжения около порога. Длительность импульса сброса задана диапазоном от 160 до 280 мс при типовом значении 200 мс, чего достаточно для стабилизации питания и тактового генератора процессора перед снятием сброса. Выход сброса доступен в двух вариантах полярности — активный низкий и активный высокий уровень, поэтому микросхема сопрягается с процессорами разных семейств без дополнительной инверсии сигнала.
Сторожевой таймер работает независимо от логики сброса по питанию и имеет тайм-аут 1,60 с: если управляющая программа не подтверждает свою работу за это время, микросхема формирует сброс самостоятельно. Отдельный вход ручного сброса принимает сигнал TTL/CMOS с подавлением дребезга контактов, что позволяет подключать обычную кнопку без внешней RC-цепи. Порог фиксации пропадания питания составляет 1,25 В — микросхема способна отдельно отслеживать это напряжение как индикатор снижения питания по вспомогательной линии.
Микросхема выпускается в корпусе SOIC-8 для поверхностного монтажа. Питание допускается в диапазоне от 1,0 до 5,5 В, типовой ток потребления — 190 мкА, максимальный — 250 мкА. Рабочий диапазон температур — от -40 до +85 °C, что соответствует промышленному классу и позволяет использовать компонент вне отапливаемых помещений.
Основные характеристики
- Порог срабатывания сброса: 4,25–4,50 В (тип. 4,40 В)
- Гистерезис порога сброса: 40 мВ
- Длительность импульса сброса: 160–280 мс (тип. 200 мс)
- Выходное напряжение сброса, высокий уровень: Vcc-1,5 В
- Выходное напряжение сброса, низкий уровень: 0,4 В
- Тип выхода: активный низкий и активный высокий уровень
- Сторожевой таймер: независимый, тайм-аут 1,60 с
- Вход ручного сброса: TTL/CMOS с подавлением дребезга
- Порог power fail: 1,25 В
- Напряжение питания: 1,0–5,5 В
- Ток потребления: тип. 190 мкА, макс. 250 мкА
- Диапазон рабочих температур: от -40 до +85 °C
- Корпус: SOIC-8, монтаж поверхностный
Где применяется
- Микропроцессорные системы: защита от сбоев при провалах и медленном нарастании питания
- Промышленная автоматика: контроль питания контроллеров в условиях нестабильной сети
- Встраиваемые устройства: аппаратный сторожевой таймер вместо программной реализации
- Цифровая техника с кнопкой сброса: подключение механической кнопки без внешней обвязки
