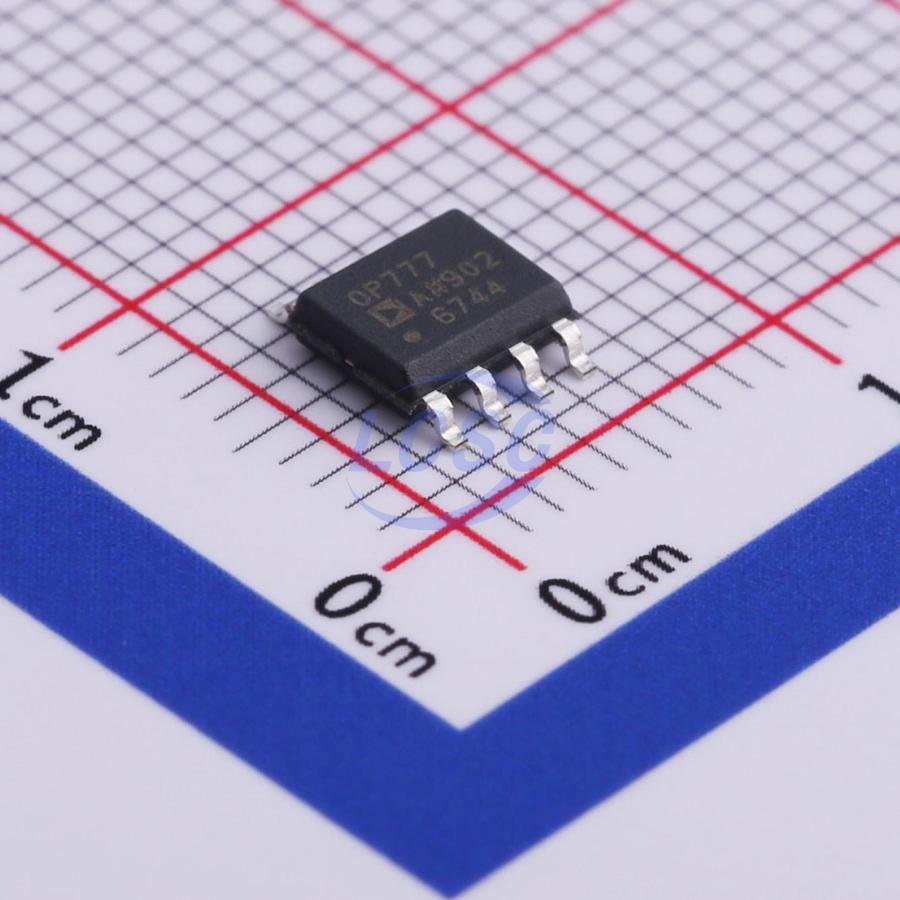

Микросхема Analog Devices OP777ARZ-REEL7 — прецизионный операционный усилитель с микромощным потреблением, выполненный в корпусе SOIC-8 для поверхностного монтажа. Усилитель работает от однополярного напряжения питания от 2,7 до 30 В или от двуполярного от ±1,35 до ±15 В, при этом предельно допустимое напряжение питания — 36 В.
Точность усилителя обеспечивают низкое напряжение смещения нуля — не более 100 мкВ при 25 °C с дрейфом 0,3 мкВ/°C — и малый входной ток смещения, не превышающий 10 нА. Коэффициент подавления синфазного сигнала — не менее 104 дБ при питании 5 В и 110 дБ при ±15 В, коэффициент подавления пульсаций питания — не менее 120 дБ, а собственный коэффициент усиления по напряжению — от 300 В/мВ при 5 В до 1000 В/мВ при ±15 В.
Полоса пропускания при единичном усилении — 0,7 МГц, скорость нарастания выходного напряжения — 0,2 В/мкс, что соответствует классу низкочастотных прецизионных усилителей, а не широкополосных. Плотность шума напряжения — 15 нВ/√Гц на частоте 1 кГц, размах шума в полосе 0,1–10 Гц — 0,4 мкВ от пика до пика, плотность шума тока — 0,13 пА/√Гц. Ток потребления на один канал — 220 мкА при питании 5 В и 300 мкА при ±15 В, не более 270 и 350 мкА соответственно.
Выходной каскад построен по схеме rail-to-rail: при питании 5 В и нагрузке 1 мА выходное напряжение достигает 4,88 В по высокому уровню и 126 мВ по низкому, при ±15 В — до 14,9 В в обе стороны. Минимальный выходной ток — ±10 мА при 5 В и ±30 мА при ±15 В. Усилитель сохраняет устойчивость при ёмкостной нагрузке свыше 500 пФ и не меняет фазу выходного сигнала при перегрузке по входу.
Корпус SOIC-8 (R-8) с шагом выводов 1,27 мм рассчитан на поверхностный монтаж. Диапазон рабочих температур — от -40 до +85 °C, хранения — от -65 до +150 °C.
Основные характеристики
- Тип: прецизионный микромощный операционный усилитель
- Корпус: SOIC-8 (R-8), монтаж SMD, шаг выводов 1,27 мм
- Напряжение питания: однополярное 2,7–30 В, двуполярное ±1,35–±15 В
- Предельное напряжение питания: 36 В
- Ток потребления на канал: 220 мкА (5 В) / 300 мкА (±15 В), макс. 270/350 мкА
- Напряжение смещения нуля: не более 100 мкВ при 25 °C, дрейф 0,3 мкВ/°C
- Входной ток смещения: не более 10 нА
- Коэффициент усиления: 300 В/мВ (5 В) / 1000 В/мВ (±15 В)
- Подавление синфазного сигнала: не менее 104 дБ (5 В) / 110 дБ (±15 В)
- Подавление пульсаций питания: не менее 120 дБ
- Полоса пропускания: 0,7 МГц
- Скорость нарастания: 0,2 В/мкс
- Плотность шума напряжения: 15 нВ/√Гц на 1 кГц
- Выходной ток: ±10 мА (5 В) / ±30 мА (±15 В)
- Диапазон рабочих температур: -40…+85 °C
- Особенности: rail-to-rail выход, отсутствие инверсии фазы, устойчивость к ёмкостной нагрузке свыше 500 пФ
Где применяется
- Прецизионные измерительные тракты: усиление сигналов датчиков с малым дрейфом и низким шумом
- Портативная и батарейная аппаратура: работа при микроамперном токе потребления и однополярном питании от 2,7 В
- Промышленные датчики и контроллеры: стабильная работа в диапазоне -40…+85 °C
- Буферные и согласующие каскады: rail-to-rail выход и устойчивость при ёмкостной нагрузке
