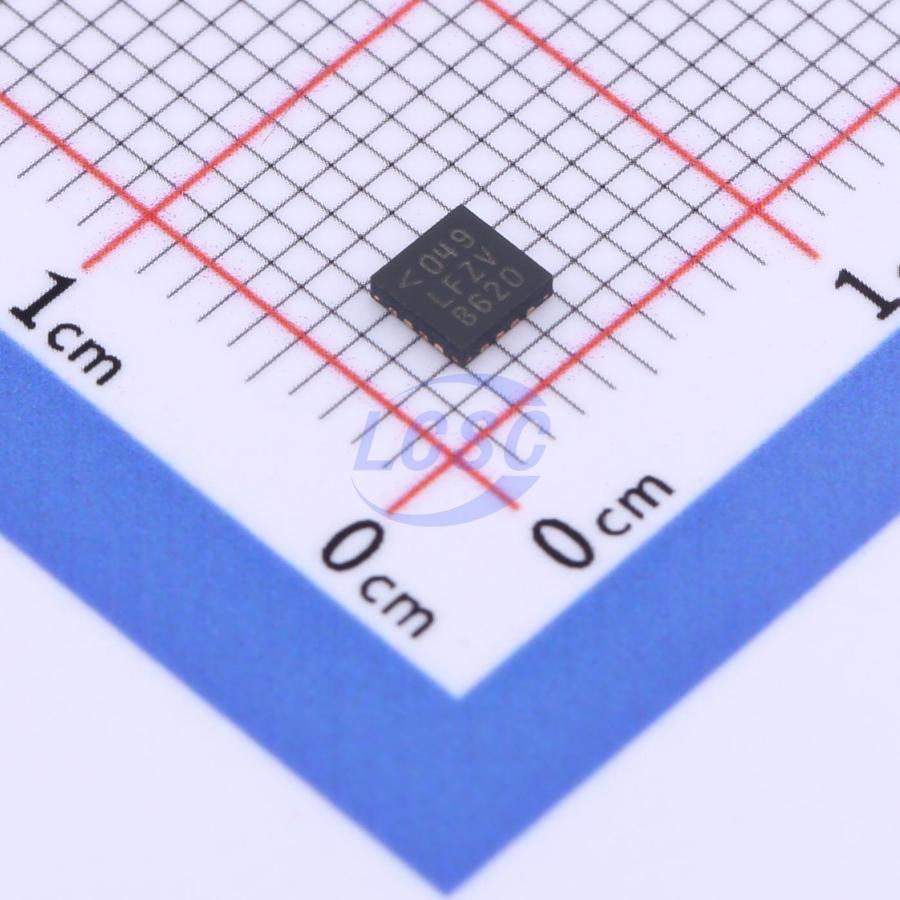

Микросхема Analog Devices LTC3226EUD — зарядное устройство для суперконденсаторов, рассчитанное на сборку из двух последовательных ячеек. Заводское обозначение позиции — LTC3226EUD#PBF. По заводским данным компонент соответствует требованиям RoHS, веществ из перечня SVHC в нём не заявлено.
Главная особенность этой микросхемы — автоматическая балансировка ячеек. Два суперконденсатора, соединённые последовательно, из-за разброса ёмкости и утечки заряжаются неравномерно, и напряжение на одном из них может превысить допустимое. Выравнивание напряжений на ячейках в этой микросхеме выполняется самим зарядным устройством.
Питание принимается в диапазоне от 2,5 до 5,5 В, рабочая температура — от 0 до 85 °C. Работа при отрицательных температурах заводскими данными не предусмотрена, и это нужно учитывать при выборе позиции для уличной или неотапливаемой аппаратуры. Корпус — QFN с открытой контактной площадкой, 16 выводов. Уровень чувствительности к влаге MSL 1 означает, что ограничений по времени выдержки на воздухе перед пайкой нет. Сведений о квалификации для автомобильной электроники в заводских данных нет.
Предел применения задан самой функцией: микросхема обслуживает именно две ячейки. Для другого числа последовательных суперконденсаторов потребуется другая позиция. Токи заряда и точность выходного напряжения в имеющихся данных не приведены, поэтому их сверяют по документации производителя на этапе подбора.
Основные характеристики
Зарядка двух суперконденсаторов с автоматической балансировкой ячеек. Питание от 2,5 до 5,5 В, температура от 0 до 85 °C, корпус QFN-EP на 16 выводов.
Где применяется
- Резервное питание на суперконденсаторах: заряд двухъячеечной сборки с выравниванием напряжений на ячейках.
- Низковольтные источники питания: входное напряжение в пределах от 2,5 до 5,5 В.
- Аппаратура для помещений и отапливаемых объектов: рабочий диапазон температур начинается с 0 °C.
- Замена в действующих изделиях: позиция совпадает по заводскому обозначению LTC3226EUD#PBF.
