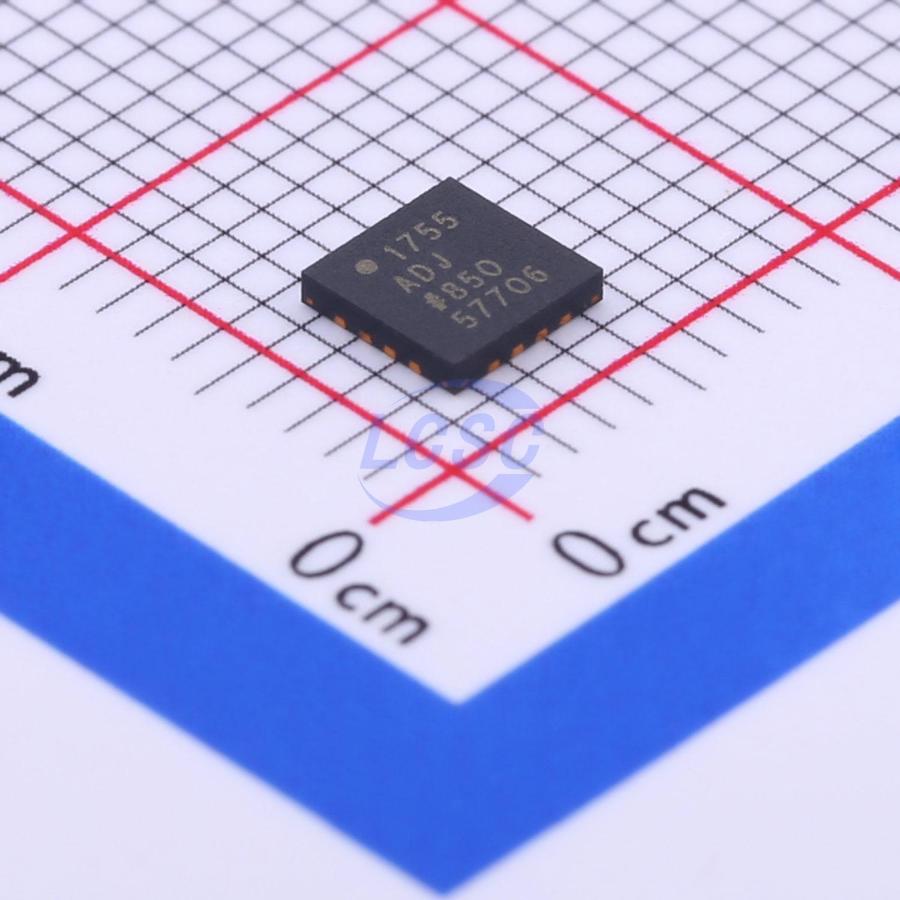

Микросхема Analog Devices ADP1755ACPZ-R7 — линейный стабилизатор напряжения (LDO) с регулируемым выходным напряжением и максимальным выходным током 1,2 А. Диапазон входного напряжения — от 1,6 до 3,6 В, выходное напряжение настраивается делителем в пределах от 0,75 до 3,3 В. Микросхема выпускается в корпусе LFCSP с 16 выводами для поверхностного монтажа.
Точность поддержания выходного напряжения составляет ±1% при начальной настройке и ±2% во всём диапазоне изменения входного напряжения, тока нагрузки и температуры. Падение напряжения между входом и выходом при полной нагрузке 1,2 А не превышает 105 мВ, а собственный ток потребления зависит от нагрузки: 90 мкА в отсутствие нагрузки, 400 мкА при токе нагрузки 100 мА и 1,1 мА при полном токе 1,2 А. В режиме отключения по входу enable потребление падает менее 2 мкА.
Выходной шум стабилизатора — 23 мкВ (среднеквадратичное значение) при выходном напряжении 0,75 В, а подавление пульсаций питания (PSRR) составляет 65 дБ на частотах 1 кГц и 10 кГц, снижаясь до 54 дБ на 100 кГц. Такие показатели позволяют использовать микросхему для питания цепей, чувствительных к помехам по шине питания. Для работы стабилизатору требуются керамические конденсаторы на входе и выходе номиналом 4,7 мкФ и конденсатор плавного пуска (soft start) 10 нФ.
В состав микросхемы входит защита от превышения тока, защита от обратного тока, тепловая защита от перегрева и функция плавного пуска, ограничивающая бросок тока при включении. Отдельный выход power-good сигнализирует о выходе на рабочий режим, что удобно для согласованного включения нескольких источников питания на одной плате. Рабочий диапазон температуры перехода — от -40 до +125 °C, максимальная температура перехода — 150 °C.
Основные характеристики
- Тип выходного напряжения: регулируемое
- Диапазон входного напряжения: от 1,6 до 3,6 В
- Диапазон выходного напряжения: от 0,75 до 3,3 В
- Максимальный выходной ток: 1,2 А
- Падение напряжения: 105 мВ при токе 1,2 А
- Начальная точность: ±1%
- Точность во всём диапазоне: ±2%
- Ток потребления: 90 мкА без нагрузки; 400 мкА при 100 мА; 1,1 мА при 1,2 А
- Ток в режиме отключения: менее 2 мкА
- Выходной шум: 23 мкВ (RMS) при 0,75 В на выходе
- Подавление пульсаций (PSRR): 65 дБ на 1 кГц и 10 кГц; 54 дБ на 100 кГц
- Входной конденсатор: 4,7 мкФ
- Выходной конденсатор: 4,7 мкФ, керамический
- Конденсатор плавного пуска: 10 нФ
- Защиты: от перегрузки по току, от обратного тока, от перегрева, индикатор power-good
- Рабочая температура перехода: от -40 до +125 °C
- Максимальная температура перехода: 150 °C
- Корпус: 16-выводной LFCSP
- Монтаж: SMD
Где применяется
- Питание чувствительных аналоговых цепей: низкий выходной шум и высокое PSRR важны для АЦП, ЦАП и опорных источников
- Промышленная автоматика: стабильное питание логики и датчиков в шкафах управления
- Портативные устройства: низкое собственное потребление и малый ток покоя продлевают работу от батареи
- Многоканальные системы питания: выход power-good используется для согласованного включения нескольких напряжений на плате
