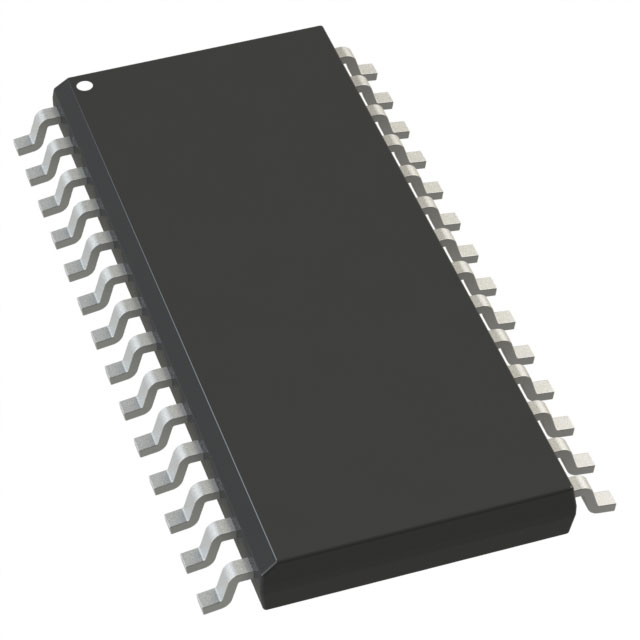

Микросхема Analog Devices ADG1407BRUZ — аналоговый мультиплексор 8:1, который подключает один из восьми входов к общему выходу. В характеристиках конфигурация указана как дифференциальная, число каналов — восемь. Микросхема выпускается в корпусе TSSOP-28 для поверхностного монтажа и рассчитана на температуры от −40 до +125 °C.
Питание двуполярное: ±15 В ±10% или ±5 В ±10%. Диапазон коммутируемого сигнала — от напряжения отрицательной шины до положительной. Сопротивление открытого канала типично составляет 9,5 Ом при 25 °C, максимум — 11,5 Ом при 25 °C и 16 Ом при 125 °C. Разброс сопротивления между каналами типично 0,55 Ом. Постоянный ток через канал не должен превышать 300 мА.
Динамические параметры: полоса пропускания по уровню −3 дБ — 60 МГц типично, развязка в выключенном состоянии — −73 дБ типично на 1 МГц, перекрёстные помехи между каналами — −70 дБ типично на 1 МГц. Время переключения — 105 нс типично, 160 нс максимум при 25 °C. Вносимый заряд при коммутации — 10 пКл, коэффициент гармоник плюс шум — 0,07% типично. Между размыканием одного канала и замыканием другого выдерживается пауза не менее 10 нс.
Логические входы совместимы с уровнями 3 В: низкий уровень не выше 0,8 В, высокий — не ниже 2,0 В. Ток потребления по питанию типично 0,5 мкА, максимум 1 мкА. Ёмкость цифрового входа — 3 пФ. Для сигналов, близких к крайним значениям, следует учитывать рост сопротивления канала при нагреве.
Основные характеристики
Мультиплексор 8:1, корпус TSSOP-28, питание ±15 В или ±5 В, сопротивление канала 9,5 Ом типично, полоса 60 МГц, температура от −40 до +125 °C.
Где применяется
- Системы сбора данных: поочерёдная подача нескольких датчиков на один вход АЦП.
- Промышленная автоматика: выбор измерительных каналов в модулях ввода аналоговых сигналов.
- Телекоммуникационное оборудование: маршрутизация сигналов в пределах полосы 60 МГц.
- Измерительные приборы: переключение диапазонов и источников сигнала с малым вносимым зарядом.
